تفاوت SMD و DIP چیست؟ مقایسه قطعات SMD و DIP و کاربرد هرکدام

در دنیای قطعات الکترونیکی، اصطلاحات SMD و DIP بسیار زیاد دیده می‌شوند. اگر برای تعمیر یک برد، طراحی مدار یا خرید قطعات الکترونیکی اقدام کرده باشید، احتمالاً با مقاومت، خازن، آی‌سی، LED و سایر قطعاتی مواجه شده‌اید که در مدل‌های مختلف SMD یا پایه‌دار عرضه می‌شوند.تفاوت اصلی این قطعات به ساختار پکیج و نحوه نصب آن‌ها روی برد مدار چاپی (PCB) برمی‌گردد. قطعات SMD روی سطح PCB نصب می‌شوند، در حالی که قطعات پایه‌دار Through-Hole پایه‌هایی دارند که از سوراخ‌های PCB عبور می‌کنند. اما یک نکته فنی مهم وجود دارد: DIP دقیقاً مترادف تمام قطعات Through-Hole نیست. DIP یا Dual In-line Package در واقع یکی از فرم‌های رایج پکیج پایه‌دار است. بنابراین در ادامه، علاوه بر مقایسه SMD و DIP، تفاوت کلی فناوری نصب سطحی و قطعات پایه‌دار را هم بررسی می‌کنیم.

قطعات SMD چیست؟

SMD مخفف Surface Mount Device است و به قطعات الکترونیکی گفته می‌شود که برای نصب مستقیم روی سطح PCB طراحی شده‌اند.برخلاف قطعات پایه‌دار، برای نصب بیشتر قطعات SMD نیازی نیست پایه قطعه از سوراخ PCB عبور کند. قطعه روی Padهای مشخص‌شده روی برد قرار گرفته و لحیم می‌شود.در تولید صنعتی، قطعات SMD معمولاً توسط دستگاه‌های Pick and Place روی برد قرار می‌گیرند و سپس با فرایند Reflow Soldering لحیم می‌شوند.

از جمله قطعاتی که در نسخه‌های SMD تولید می‌شوند می‌توان به موارد زیر اشاره کرد:

• مقاومت
• خازن
• دیود
• LED
• ترانزیستور
• آی‌سیسلف
• رگولاتور
• و بسیاری از قطعات نیمه‌هادی

DIP چیست؟

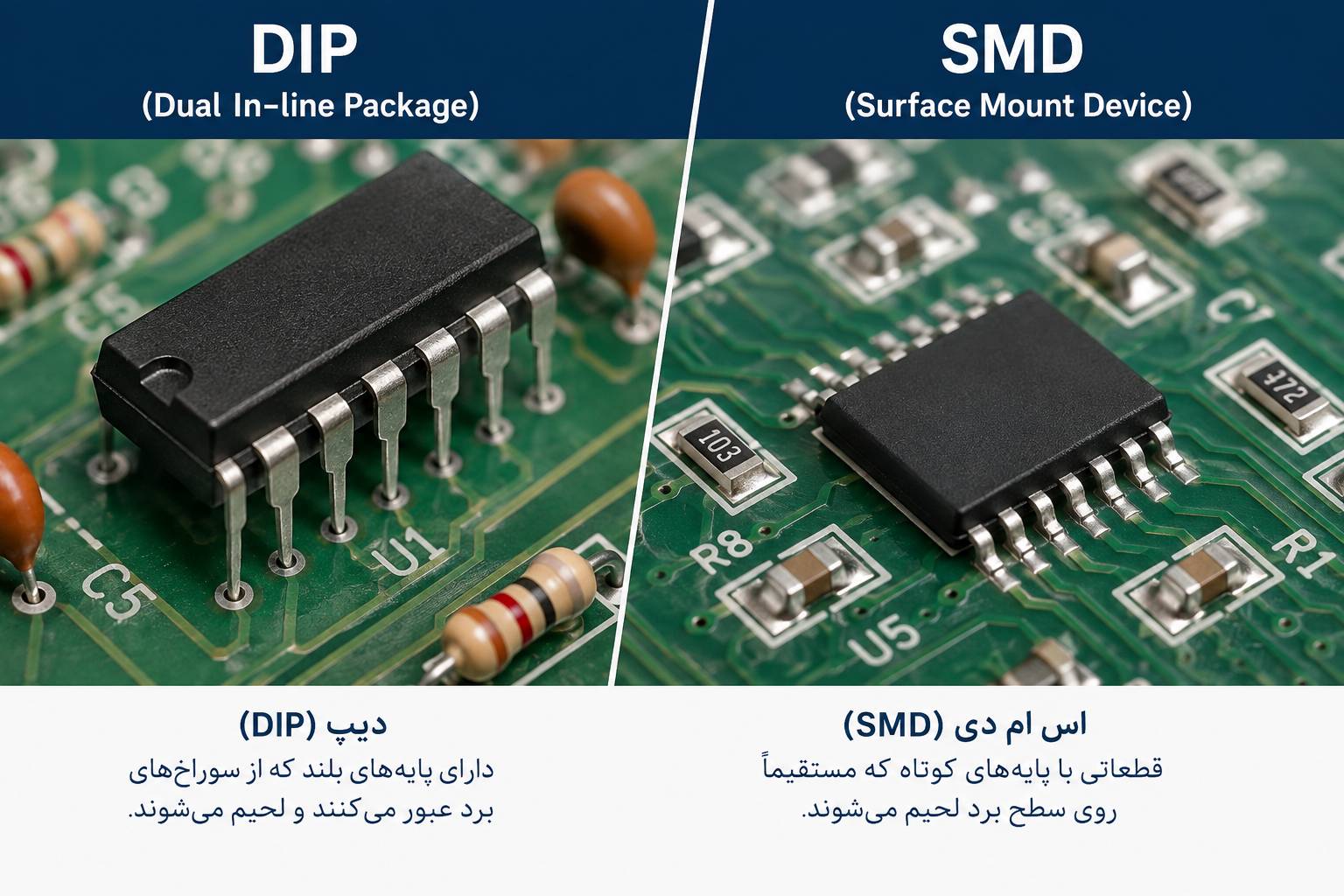

DIP مخفف Dual In-line Package و به معنی پکیج دو ردیفه پایه‌دار است.در این نوع پکیج، معمولاً دو ردیف پایه در دو طرف قطعه قرار گرفته‌اند. پایه‌ها از سوراخ‌های PCB عبور کرده و در سمت دیگر برد لحیم می‌شوند.آی‌سی‌های DIP از شناخته‌شده‌ترین نمونه‌های این نوع قطعات هستند.بنابراین بهتر است این تفاوت را به خاطر داشته باشیم:

SMD به خانواده قطعات طراحی‌شده برای نصب سطحی اشاره دارد، اما DIP یک فرم مشخص از پکیج قطعات پایه‌دار است.

تفاوت SMD و DIP چیست؟

مهم‌ترین تفاوت را می‌توان در نحوه نصب آن‌ها روی PCB مشاهده کرد.

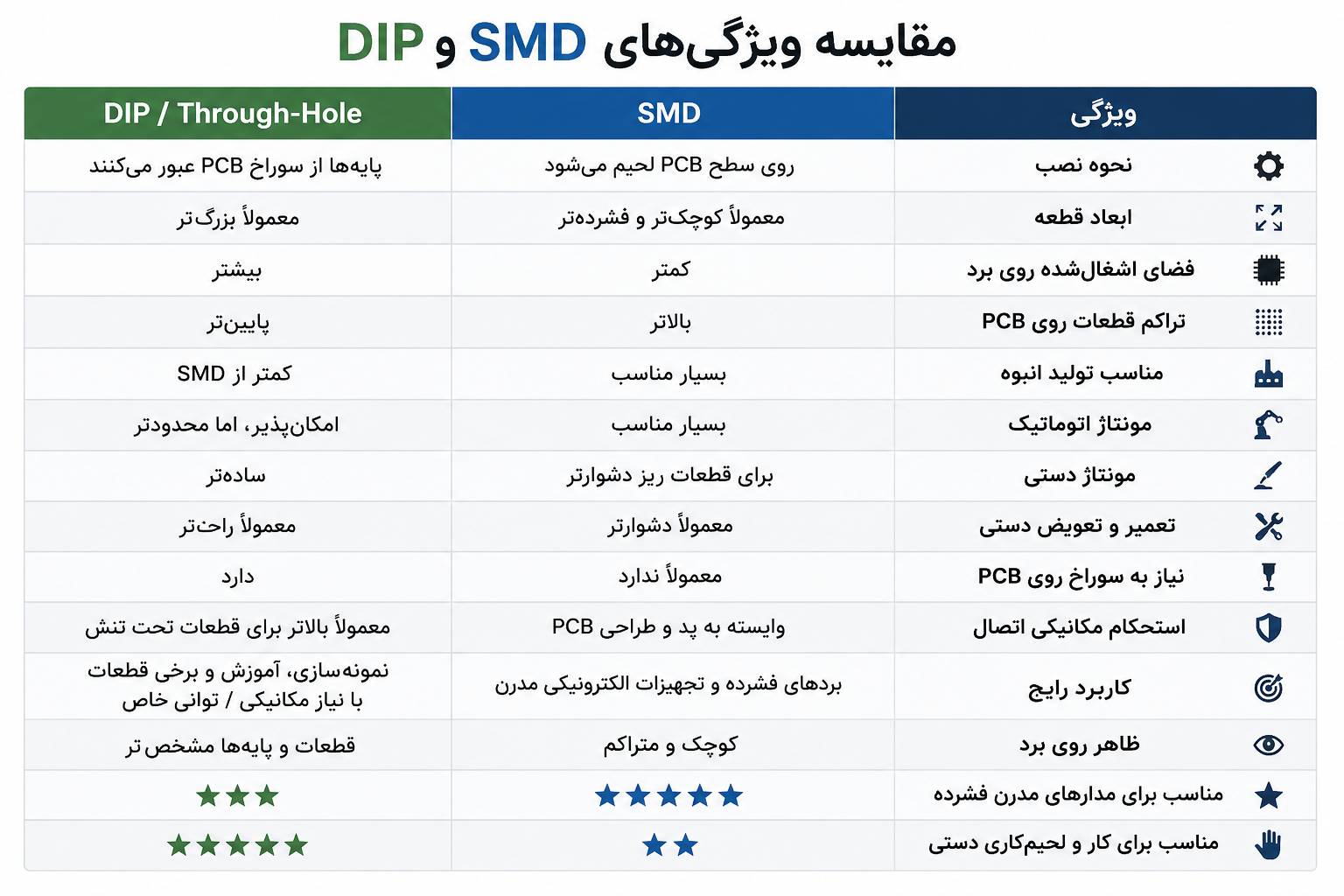

در تولید انبوه، SMD به دلیل امکان مونتاژ سریع و اتوماتیک و تراکم بالاتر قطعات مزیت مهمی دارد.

قطعات Through-Hole در مقابل اتصال مکانیکی قوی‌تری ایجاد می‌کنند و برای برخی کانکتورها، قطعات بزرگ و بخش‌هایی که تحت تنش مکانیکی قرار می‌گیرند همچنان کاربرد زیادی دارند.

مزایای قطعات SMD

یکی از مهم‌ترین دلایل گسترش استفاده از SMD، امکان ساخت مدارهای کوچک‌تر و متراکم‌تر است.

• ابعاد کوچک‌تر

قطعات SMD معمولاً فضای بسیار کمتری روی PCB اشغال می‌کنند. به همین دلیل می‌توان تعداد بیشتری قطعه را روی یک برد کوچک قرار داد.مناسب برای تولید اتوماتیک دستگاه‌های Pick and Place می‌توانند قطعات SMD را با سرعت بالا روی PCB قرار دهند؛ بنابراین این فناوری برای تولید انبوه تجهیزات الکترونیکی بسیار مناسب است.

• امکان استفاده بهتر از فضای PCBدر طراحی‌های مناسب

می‌توان قطعات SMD را در هر دو سمت PCB قرار داد و تراکم مدار را افزایش داد. مناسب برای مدارهای مدرن و فرکانس بالاکوتاه بودن مسیر اتصال و پایه‌ها می‌تواند پارازیت‌های ناشی از اندوکتانس و ظرفیت خازنی ناخواسته را کاهش دهد؛ به همین دلیل SMD در بسیاری از مدارهای سریع و فرکانس بالا مزیت دارد.

معایب قطعات SMD

ابعاد کوچک SMD همیشه مزیت نیست.قطعات بسیار کوچک می‌توانند در لحیم‌کاری دستی، عیب‌یابی و تعویض دردسر بیشتری ایجاد کنند. تعمیر برخی پکیج‌ها نیز به تجهیزاتی مانند هیتر، هویه مناسب یا ابزار تخصصی نیاز دارد.به همین دلیل برای نمونه‌سازی دستی یا پروژه‌های آموزشی، قطعات پایه‌دار در بسیاری از مواقع کار ساده‌تری در اختیار کاربر قرار می‌دهند.

مزایای قطعات DIP و پایه‌دار

یکی از مزایای اصلی قطعات پایه‌دار، سهولت کار دستی با آن‌هاست.پایه‌های بزرگ‌تر باعث می‌شوند نصب و لحیم‌کاری بسیاری از این قطعات با هویه معمولی راحت‌تر باشد.همچنین چون پایه قطعه از PCB عبور می‌کند، اتصال مکانیکی معمولاً محکم‌تر از اتصال صرفاً سطحی است. این ویژگی برای قطعاتی که تحت فشار یا کشش قرار می‌گیرند اهمیت بیشتری پیدا می‌کند. قطعات پایه‌دار همچنین برای:

نمونه‌سازی، آموزش الکترونیک، برخی کانکتورها، ترمینال‌ها، رله‌ها، ترانسفورماتورها و بعضی قطعات بزرگ یا قدرتیهنوز کاربرد گسترده‌ای دارند.

معایب DIP و قطعات پایه‌دار

در مقابل، قطعات پایه‌دار معمولاً فضای بیشتری از PCB اشغال می‌کنند.برای نصب آن‌ها نیز باید سوراخ‌های لازم روی PCB ایجاد شده باشد. در مدارهایی که تعداد زیادی قطعه وجود دارد، این موضوع می‌تواند طراحی برد را بزرگ‌تر و پیچیده‌تر کند.همچنین در تولید انبوه، مونتاژ SMD معمولاً امکان اتوماسیون و سرعت بیشتری نسبت به قطعات پایه‌دار فراهم می‌کند.

SMD بهتر است یا DIP؟

پاسخ مطلقی وجود ندارد.اگر هدف ساخت یک محصول الکترونیکی کوچک، مدرن و تولید انبوه باشد، SMD در بسیاری از کاربردها انتخاب مناسب‌تری است.اما اگر لحیم‌کاری دستی، نمونه‌سازی، تعمیرپذیری یا استحکام مکانیکی اتصال اهمیت زیادی داشته باشد، استفاده از قطعات پایه‌دار می‌تواند مزیت داشته باشد.در واقع بسیاری از PCBهای واقعی ترکیبی هستند؛ یعنی بیشتر مقاومت‌ها، خازن‌ها و ICها به شکل SMD نصب می‌شوند، اما برای قسمت‌هایی مثل کانکتورها، ترمینال‌ها یا قطعات تحت تنش مکانیکی از Through-Hole استفاده می‌شود.

آیا SMD همان SMT است؟

خیر؛ این دو اصطلاح با یکدیگر مرتبط هستند اما معنی یکسانی ندارند.SMD = Surface Mount Deviceیعنی خود قطعه نصب سطحی.SMT = Surface Mount Technologyیعنی فناوری و فرایند نصب قطعات روی سطح PCB.به زبان ساده، SMD قطعه است و SMT روش مونتاژ آن قطعه روی برد محسوب می‌شود.

چگونه قطعه مناسب را انتخاب کنیم؟

هنگام خرید یک قطعه الکترونیکی، صرفاً یکسان بودن نام قطعه کافی نیست. باید مشخصات فنی و پکیج موردنیاز مدار را نیز بررسی کنید.مواردی مانند مقدار یا شماره قطعه، ولتاژ و جریان، توان، نوع پکیج، ابعاد، تعداد پایه‌ها و Footprint روی PCB می‌توانند در انتخاب صحیح تأثیرگذار باشند.به‌خصوص هنگام تعمیر یک برد، قطعه جایگزین باید با مشخصات مدار و محل نصب آن سازگار باشد.

جمع‌بندی

تفاوت SMD و DIP در درجه اول به ساختار و نحوه نصب قطعه روی PCB مربوط می‌شود. قطعات SMD مستقیماً روی سطح برد نصب شده و به دلیل ابعاد کوچک و امکان مونتاژ اتوماتیک، بخش مهمی از تجهیزات الکترونیکی مدرن را تشکیل می‌دهند.DIP نیز یکی از پکیج‌های شناخته‌شده قطعات پایه‌دار است که پایه‌های آن از سوراخ‌های PCB عبور می‌کنند.هیچ‌کدام در تمام کاربردها «بهتر» نیستند؛ انتخاب صحیح به نوع مدار، فضای PCB، تیراژ تولید، شرایط مکانیکی و شیوه مونتاژ و تعمیر بستگی دارد.

سوالات متداول

- SMD مخفف چیست؟

SMD مخفف Surface Mount Device است و به قطعاتی گفته می‌شود که برای نصب مستقیم روی سطح PCB طراحی شده‌اند.

- DIP مخفف چیست؟

DIP مخفف Dual In-line Package است و به نوعی پکیج پایه‌دار با دو ردیف پایه گفته می‌شود.

- آیا DIP همان Through-Hole است؟

دقیقاً نه. DIP یکی از انواع پکیج‌هایی است که می‌تواند به روش Through-Hole نصب شود؛ همه قطعات Through-Hole الزاماً DIP نیستند.

- تفاوت SMD و SMT چیست؟

SMD خود قطعه نصب سطحی است، در حالی که SMT فناوری و فرایند نصب قطعات روی سطح PCB است.

- برای لحیم‌کاری دستی SMD بهتر است یا قطعات پایه‌دار؟

برای افراد کم‌تجربه، قطعات پایه‌دار معمولاً راحت‌تر هستند. البته قطعات SMD بزرگ‌تر نیز با ابزار مناسب قابل لحیم‌کاری دستی هستند.

- آیا می‌توان SMD و قطعات پایه‌دار را روی یک PCB استفاده کرد؟

بله. استفاده ترکیبی از هر دو فناوری در بسیاری از بردهای الکترونیکی رایج است.
