چرا قطعات الکترونیکی زودتر از عمر اسمی خراب می‌شوند؟ بررسی تنش الکتریکی، حرارتی و عوامل مؤثر بر قابلیت اطمینان

عمر یک قطعه الکترونیکی فقط به سالم بودن آن در لحظه خرید وابسته نیست. ممکن است یک قطعه از نظر مشخصات اولیه کاملاً سالم باشد، اما شرایط واقعی مدار باعث شود زودتر از عمر مورد انتظار دچار افت عملکرد یا خرابی شود. ولتاژ و جریان، دمای پیوند، شرایط روشن و خاموش شدن مدار، تخلیه الکترواستاتیکی و حتی نحوه دفع حرارت همگی در قابلیت اطمینان یک سیستم نقش دارند.

در این مقاله مهم‌ترین تنش‌هایی را بررسی می‌کنیم که می‌توانند عمر واقعی قطعات الکترونیکی را کاهش دهند. هدف، ارائه یک نگاه فنی و کاربردی است؛ به‌گونه‌ای که هم برای طراح مدار مفید باشد و هم بدون ورود به محاسبات سنگین، منطق اصلی خرابی قطعات را روشن کند.

۱. Absolute Maximum Rating با شرایط کاری عادی یکسان نیست

یکی از خطاهای رایج در انتخاب قطعه این است که مقادیر بخش Absolute Maximum Ratings دیتاشیت به‌عنوان نقطه مناسب کار در نظر گرفته شوند. این مقادیر معمولاً مرز تنش قابل تحمل قطعه هستند، نه شرایطی که طراح باید مدار را برای کار دائمی روی آن تنظیم کند.

برای طراحی، بخش Recommended Operating Conditions و مشخصات عملکردی دیتاشیت اهمیت بیشتری دارد. کار کردن طولانی‌مدت نزدیک مرزهای مطلق می‌تواند حاشیه اطمینان را کاهش دهد و در برخی قطعات، افزایش دما یا تغییر شرایط محیطی کافی است تا مدار وارد محدوده نامطمئن شود.

۲. تنش الکتریکی یا EOS؛ خرابی همیشه با یک اتصال کوتاه واضح شروع نمی‌شود

Electrical Overstress یا EOS به شرایطی گفته می‌شود که ولتاژ یا جریان واردشده به قطعه از حدود قابل تحمل آن فراتر رود. این اتفاق می‌تواند در اثر اضافه‌ولتاژ، جریان بیش از حد، ترنزینت‌های تغذیه، شرایط Power-up و Power-down یا خطاهای خارجی ایجاد شود.

شدت آسیب فقط به مقدار ولتاژ وابسته نیست؛ انرژی و مدت‌زمان تنش نیز مهم است. یک پالس کوتاه و پرانرژی می‌تواند رفتاری کاملاً متفاوت از یک اضافه‌بار کوچک اما طولانی داشته باشد.نتیجه نیز الزاماً سوختن فوری قطعه نیست. گاهی قطعه پس از تنش همچنان کار می‌کند، اما پارامترهای آن تغییر کرده یا قابلیت اطمینان آن کاهش یافته است.

۳. تفاوت ESD و EOS چیست؟

ESD یا تخلیه الکترواستاتیکی یکی از انواع تنش‌های الکتریکی است که معمولاً در مدت بسیار کوتاهی اتفاق می‌افتد؛ برای مثال تخلیه بار الکتریکی بدن یا تجهیزات روی پایه‌های حساس یک آی سی .

EOS مفهوم گسترده‌تری دارد و می‌تواند رویدادهایی مانند اضافه‌ولتاژ، اضافه‌جریان و برخی ترنزینت‌های تغذیه را نیز دربر بگیرد.به همین دلیل، داشتن درجه تحمل ESD مناسب برای یک قطعه به این معنا نیست که مدار در برابر هر نوع اضافه‌ولتاژ یا Surge نیز محافظت شده است. حفاظت در سطح قطعه و حفاظت در سطح سیستم دو موضوع مرتبط اما متفاوت هستند.

۴. دمای پیوند؛ عددی مهم‌تر از دمایی که روی سطح قطعه اندازه می‌گیریم

در نیمه‌هادی‌ها معمولاً دمای پیوند یا Junction Temperature که با Tj نمایش داده می‌شود، یکی از پارامترهای مهم در ارزیابی شرایط حرارتی قطعه است.دمای سطح پکیج یا هوای اطراف لزوماً برابر با دمای واقعی ناحیه فعال تراشه نیست. توان تلفاتی قطعه و مقاومت حرارتی مسیر انتقال گرما می‌توانند باعث شوند دمای پیوند به‌طور محسوسی بالاتر از دمای محیط باشد.بنابراین در قطعاتی مانند رگولاتورها، MOSFETها، درایورها و آی‌سی‌های توان، صرفاً اندازه‌گیری دمای محیط برای ارزیابی وضعیت حرارتی کافی نیست.طراحی PCB، سطح مس، ویاهای حرارتی، هیت‌سینک، جریان هوا و نوع پکیج همگی می‌توانند بر دفع حرارت و در نتیجه دمای کاری قطعه تأثیر بگذارند.

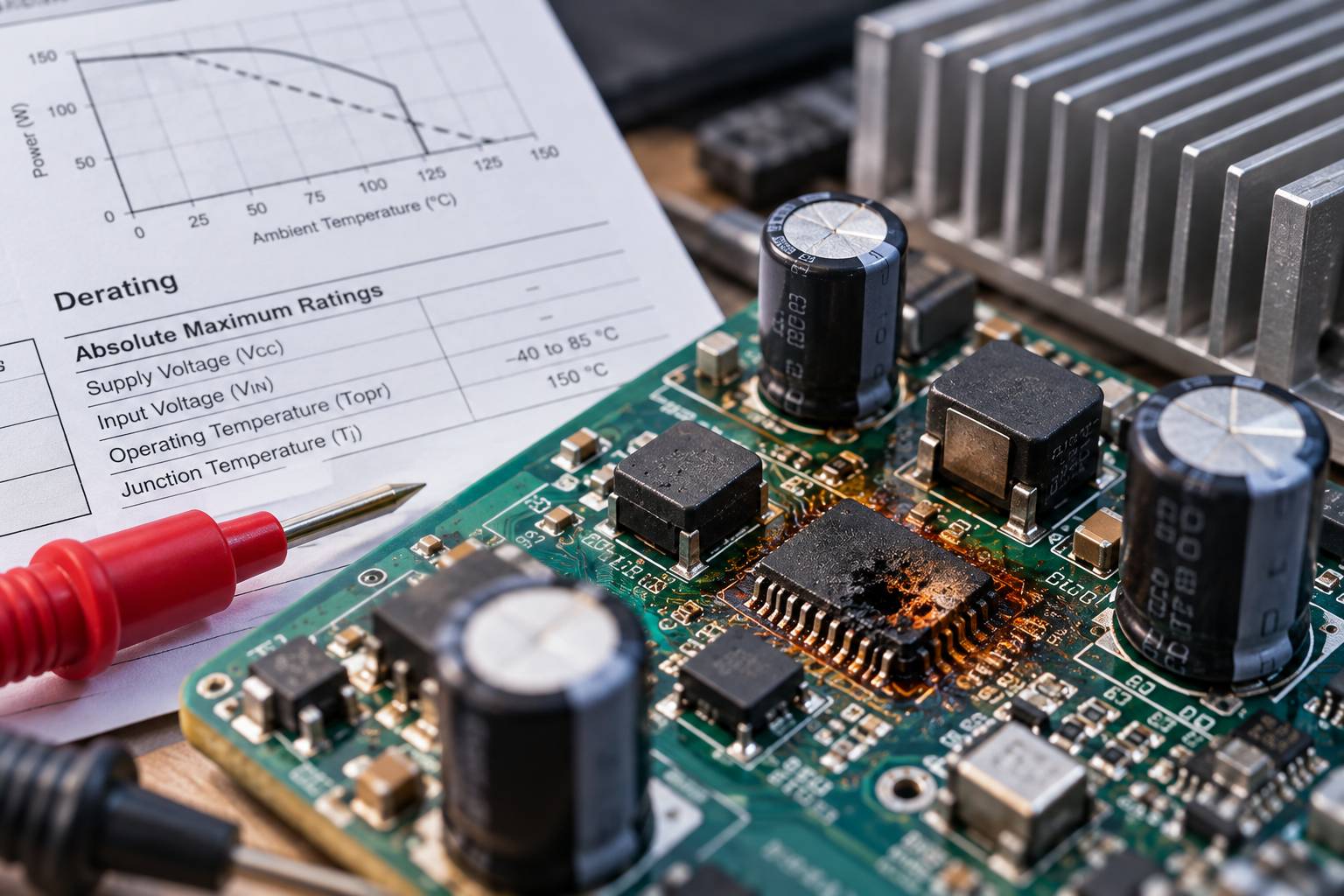

۵. Derating؛ چرا همیشه نباید از تمام ظرفیت قطعه استفاده کرد؟

Derating به معنی در نظر گرفتن حاشیه مناسب نسبت به محدودیت‌های قطعه در طراحی است، به‌ویژه زمانی که دیتاشیت یا شرایط کاربرد چنین حاشیه‌ای را ضروری می‌کند.

برای مثال، توان قابل اتلاف یک قطعه ممکن است با افزایش دمای محیط کاهش پیدا کند. در چنین شرایطی، نمودارهای دیتاشیت می‌توانند نشان دهند که در دمای بالاتر امکان استفاده از حداکثر توان نامی قطعه وجود ندارد.

نکته مهم این است که Derating یک درصد ثابت و عمومی برای همه قطعات نیست. معیار صحیح باید بر اساس دیتاشیت، منحنی‌های حرارتی، Safe Operating Area یا SOA و شرایط واقعی کاربرد تعیین شود.

۶. Inrush Current و تنش لحظه روشن شدن مدار

لحظه روشن شدن بعضی مدارها می‌تواند از حالت پایدار سخت‌تر باشد. خازن‌های ورودی تخلیه‌شده، بارهای خازنی و برخی مبدل‌های توان ممکن است در لحظه اتصال تغذیه جریان بالایی بکشند.به این جریان لحظه‌ای Inrush Current یا جریان هجومی گفته می‌شود. اگر این جریان به‌درستی مدیریت نشود، می‌تواند به کانکتورها، مسیرهای PCB، فیوز، یکسوساز یا بخش ورودی منبع تغذیه فشار وارد کند.

روش کنترل جریان هجومی به نوع مدار وابسته است و می‌تواند شامل NTC، مقاومت محدودکننده، مدار Soft-start یا راهکارهای فعال باشد.انتخاب راهکار مناسب باید بر اساس جریان، انرژی، تعداد دفعات روشن و خاموش شدن و شرایط حرارتی مدار انجام شود.

۷. سیکل‌های حرارتی و روشن و خاموش شدن مکرر

تنش حرارتی فقط به معنای دمای بالا نیست. تغییر مداوم دما باعث انبساط و انقباض مواد مختلف موجود در پکیج قطعه، اتصالات لحیم و PCB می‌شود.

از آنجا که ضرایب انبساط حرارتی این مواد یکسان نیست، تکرار سیکل‌های گرم و سرد می‌تواند در طول زمان به اتصالات مکانیکی و الکتریکی فشار وارد کند.به همین دلیل، دو سیستم با دمای بیشینه مشابه الزاماً طول عمر یکسانی ندارند. نحوه تغییر دما، مدت باقی ماندن در دمای بالا و تعداد سیکل‌های حرارتی نیز در قابلیت اطمینان سیستم مؤثر است.

۸. کیفیت تغذیه و ترنزینت‌ها

ولتاژ تغذیه‌ای که روی مولتی‌متر پایدار به نظر می‌رسد، الزاماً در تمام لحظات پایدار نیست.سوئیچینگ بارهای القایی، موتورها، رله‌ها، مبدل‌های DC-DC و تغییرات ناگهانی بار می‌توانند ترنزینت‌هایی ایجاد کنند که یک ابزار اندازه‌گیری کند ممکن است آن‌ها را نشان ندهد.برای بررسی چنین شرایطی باید رفتار گذرای سیستم و شکل موج ولتاژ نیز در نظر گرفته شود.همچنین نوع حفاظت باید متناسب با تهدید واقعی انتخاب شود.

ESD، EFT و Surge از نظر شکل موج، مدت‌زمان و انرژی یکسان نیستند و یک راهکار حفاظتی واحد الزاماً برای همه آن‌ها مناسب نخواهد بود.

۹. انتخاب قطعه فقط بر اساس ولتاژ و جریان نامی کافی نیست

در یک طراحی قابل اعتماد، علاوه بر ولتاژ و جریان باید پارامترهایی مانند محدوده دمای کاری، توان تلفاتی، نوع پکیج، مقاومت حرارتی، SOA، رفتار گذرا و شرایط واقعی محیط بررسی شوند.در کاربردهای خودرویی و صنعتی، عواملی مانند نویز الکتریکی، لرزش، رطوبت و تغییرات دمایی نیز ممکن است اهمیت بیشتری پیدا کنند.بنابراین دو قطعه با مشخصات ظاهراً مشابه می‌توانند در یک کاربرد واقعی رفتار و طول عمر متفاوتی داشته باشند. دیتاشیت باید در کنار شرایط واقعی سیستم خوانده شود، نه جدا از آن.

چطور احتمال خرابی زودرس قطعات الکترونیکی را کاهش دهیم؟

راهکار واحدی برای تمام مدارها وجود ندارد، اما چند اصل تقریباً همیشه اهمیت دارند:

طراحی در محدوده توصیه‌شده دیتاشیت، بررسی دمای پیوند و مسیر دفع حرارت، در نظر گرفتن شرایط راه‌اندازی و خاموش شدن، کنترل جریان هجومی در صورت نیاز، طراحی حفاظت متناسب با ترنزینت‌های واقعی سیستم و رعایت الزامات ESD هنگام مونتاژ و تعمیر.

در عیب‌یابی نیز بهتر است فقط قطعه خراب تعویض نشود. اگر علت اصلی ایجاد تنش در مدار باقی مانده باشد، قطعه جدید ممکن است دوباره با همان الگوی خرابی مواجه شود.بررسی منبع تغذیه، بار، دما، مسیرهای حفاظتی و شرایط محیطی می‌تواند به شناسایی علت ریشه‌ای خرابی کمک کند.

جمع‌بندی

خرابی زودرس قطعات الکترونیکی معمولاً نتیجه یک عامل منفرد نیست. تنش الکتریکی، دمای پیوند، شرایط گذرا، سیکل‌های حرارتی و انتخاب نامتناسب قطعه می‌توانند به‌صورت مستقل یا هم‌زمان قابلیت اطمینان مدار را کاهش دهند.نکته مهم این است که «قرار داشتن در محدوده مطلق قطعه» با «طراحی برای دستیابی به عمر و قابلیت اطمینان مناسب» یکسان نیست.خواندن دقیق دیتاشیت، شناخت محیط واقعی کاربرد و ایجاد حاشیه طراحی مناسب، از پایه‌های طراحی یک سیستم الکترونیکی قابل اعتماد هستند.

سوالات متداول

- آیا کار کردن زیر Absolute Maximum Rating یعنی قطعه کاملاً ایمن است؟

خیر. Absolute Maximum Rating معمولاً مرز تنش قطعه را مشخص می‌کند. برای کار عادی باید Recommended Operating Conditions، مشخصات عملکردی و محدودیت‌های حرارتی دیتاشیت نیز بررسی شوند.

- تفاوت ESD و EOS چیست؟

ESD یک رویداد بسیار سریع ناشی از تخلیه الکترواستاتیکی است، در حالی که EOS مفهوم گسترده‌تری برای تنش‌های الکتریکی بیش از حدود قابل تحمل قطعه است و می‌تواند اضافه‌ولتاژ، اضافه‌جریان و ترنزینت‌های مختلف را شامل شود.

- چرا یک قطعه بدون سوختگی ظاهری خراب می‌شود؟

آسیب الکتریکی یا حرارتی همیشه به سوختگی قابل مشاهده منجر نمی‌شود. ممکن است ساختار داخلی قطعه آسیب ببیند، پارامترهای آن تغییر کنند یا خرابی به‌صورت تدریجی ظاهر شود.

- آیا دمای محیط برای بررسی وضعیت حرارتی قطعه کافی است؟

خیر. در نیمه‌هادی‌ها دمای پیوند اهمیت زیادی دارد و بسته به توان تلفاتی و مقاومت حرارتی می‌تواند از دمای محیط بالاتر باشد.

- آیا Derating برای همه قطعات مقدار ثابتی دارد؟

خیر. مقدار و روش Derating به نوع قطعه، دیتاشیت، دما، توان، SOA و شرایط کاربرد وابسته است و نباید یک درصد ثابت را برای همه قطعات در نظر گرفت.
