ماسفت STP9NK50Z مشخصات، کاربرد، پایه‌ها و راهنمای انتخاب جایگزین چیست؟

ماسفت STP9NK50Z یک ترانزیستور قدرت N-Channel MOSFET با ولتاژ Drain-Source برابر 500 ولت و جریان پیوسته Drain تا 7.2 آمپر است. این قطعه توسط STMicroelectronics و با فناوری SuperMESH تولید شده و برای کاربردهای سوئیچینگ با ولتاژ بالا طراحی شده است.

پکیج STP9NK50Z از نوع TO-220 است و به دلیل تحمل ولتاژ بالا، قابلیت Avalanche و ویژگی‌های مناسب سوئیچینگ، می‌تواند در انواع مدارهای قدرت و منابع تغذیه سوئیچینگ مورد استفاده قرار گیرد.

 ماسفت مشخصات فنی STP9NK50Z

مشخصه	مقدار
Part Number	STP9NK50Z
نوع ترانزیستور	Power MOSFET
کانال	N-Channel
تکنولوژی	SuperMESH
VDS	500V
جریان Drain در 25°C	7.2A
جریان Drain در 100°C	4.5A
جریان پالسی Drain	28.8A
RDS(on) Typical	700mΩ
RDS(on) Maximum	850mΩ
VGS	±30V
VGS(th)	3 تا 4.5V
توان تلفاتی در TC=25°C	110W
دمای Junction	-55 تا +150°C
پکیج	TO-220
Gate Charge Typical	32nC

اعداد فوق مربوط به شرایط تست تعریف‌شده در دیتاشیت هستند و نباید جریان یا توان نامی قطعه را بدون توجه به دمای کاری، هیت‌سینک و Safe Operating Area به‌عنوان توانایی قطعه در هر مدار در نظر گرفت.

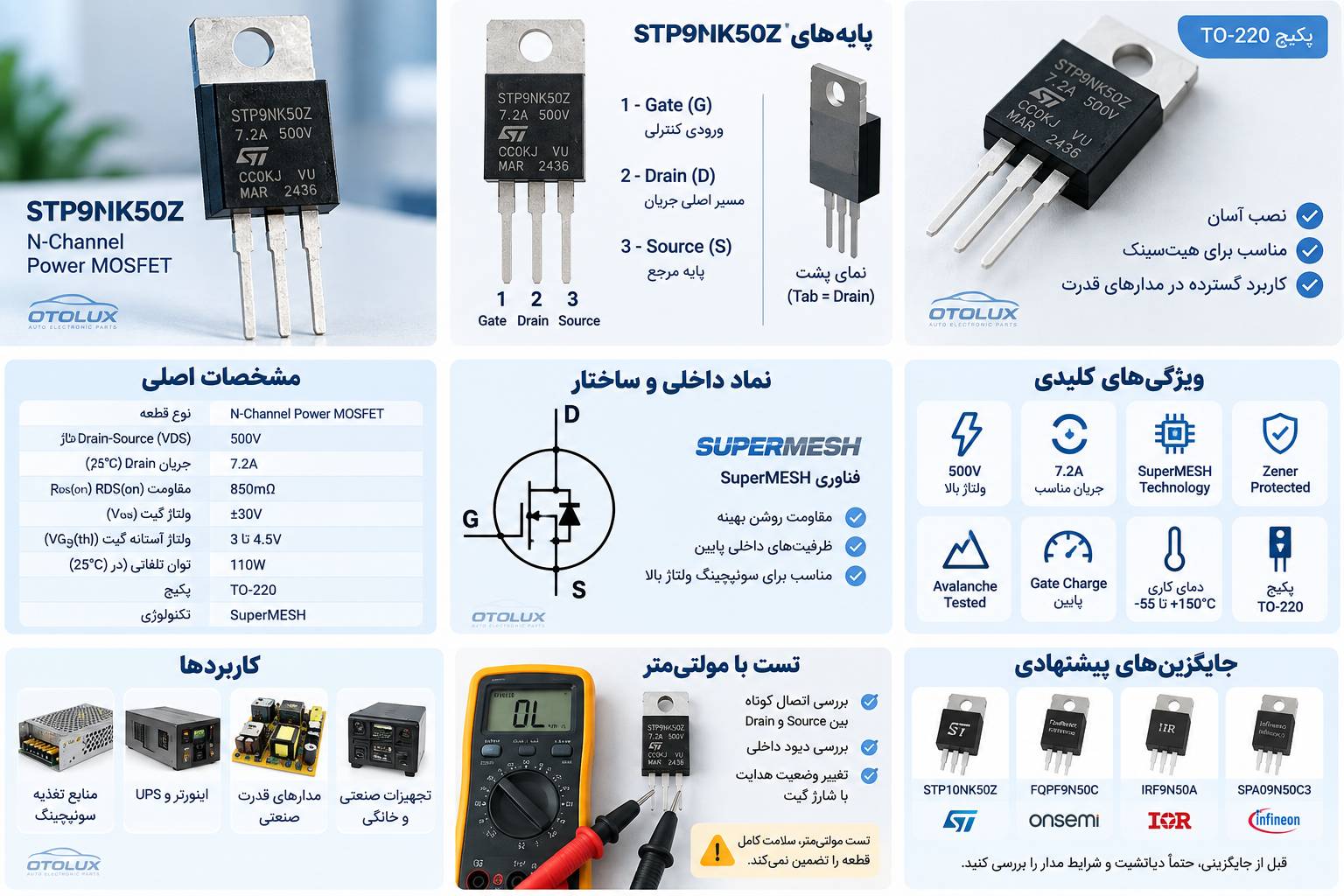

      پایه‌ها

STP9NK50Z در پکیج TO-220 دارای سه پایه است:

• پایه 1: Gate (G) — ورودی کنترلی ماسفت است.

• پایه 2: Drain (D) — مسیر اصلی جریان ماسفت محسوب می‌شود.

• پایه 3: Source (S) — پایه Source ماسفت است.

تب فلزی پشت قطعه نیز به Drain متصل است؛ بنابراین هنگام نصب روی هیت‌سینک باید به اتصال الکتریکی تب توجه شود.

ترتیب پایه‌ها: 1 = Gate | 2 = Drain | 3 = Source

فناوری SuperMESH چیست؟

STP9NK50Z از فناوری SuperMESH شرکت STMicroelectronics استفاده می‌کند. این فناوری بر پایه بهینه‌سازی ساختار PowerMESH توسعه یافته و با هدف دستیابی به مقاومت روشن مناسب و عملکرد مطلوب در کاربردهای سوئیچینگ ولتاژ بالا طراحی شده است. ST برای این سری به ویژگی‌هایی مانند ظرفیت‌های داخلی پایین، Gate Charge کاهش‌یافته و قابلیت مناسب در برابر dv/dt اشاره می‌کند.

ویژگی‌های مهم STP9NK50Z

• ماسفت قدرت N-Channel

• تحمل ولتاژ Drain-Source تا 500 ولت

• جریان پیوسته Drain تا 7.2 آمپر در شرایط مشخص‌شده

• فناوری SuperMESH

• Zener-Protected

• 100% Avalanche Tested

• Gate Charge پایین

• ظرفیت‌های داخلی پایین

• قابلیت مناسب dv/dt

• پکیج رایج TO-220

مقاومت RDS(on) در STP9NK50Z

یکی از پارامترهای مهم هنگام انتخاب ماسفت، مقاومت Drain-Source در حالت روشن یا RDS(on) است. در STP9NK50Z مقدار Typical این مقاومت حدود 700mΩ و مقدار حداکثر آن 850mΩ است. این مشخصه در شرایط VGS=10V و ID=3.6A اندازه‌گیری شده است.

هرچه RDS(on) در شرایط کاری کمتر باشد، تلفات هدایتی ماسفت نیز معمولاً کمتر خواهد بود. با این حال، برای مقایسه دو ماسفت باید شرایط اندازه‌گیری مقاومت و رفتار آن در دماهای مختلف نیز بررسی شود.

ولتاژ گیت STP9NK50Z

حداکثر ولتاژ مجاز Gate-Source برای این ماسفت ±30 ولت است. ولتاژ آستانه گیت یا VGS(th) نیز در دیتاشیت بین 3 تا 4.5 ولت مشخص شده است.

نکته مهم: VGS(th) به معنی ولتاژ لازم برای روشن‌شدن کامل ماسفت نیست. مقاومت RDS(on) این قطعه در دیتاشیت با VGS=10V مشخص شده است؛ بنابراین عبور از ولتاژ Threshold به معنی رسیدن ماسفت به هدایت کامل موردنظر طراح نیست.

کاربردهای ماسفت STP9NK50Z

کاربرد رسمی ذکرشده توسط سازنده برای STP9NK50Z، Switching Applications است. در طراحی مدار، بسته به ولتاژ، جریان، فرکانس، تلفات و شرایط حرارتی، ماسفت‌های ولتاژ بالا از این کلاس می‌توانند در بخش‌های سوئیچینگ تجهیزات الکترونیکی مورد بررسی قرار گیرند.

برای انتخاب این قطعه باید علاوه بر ولتاژ و جریان، پارامترهایی مانند RDS(on)، Gate Charge، سرعت سوئیچینگ، SOA و دفع حرارت بررسی شوند.

سرعت سوئیچینگ STP9NK50Z

مشخصه	مقدار
Turn-on delay time	17ns
Rise time	20ns
Turn-off delay time	45ns
Fall time	22ns

این مقادیر تحت شرایط تست مشخص اندازه‌گیری شده‌اند و سرعت واقعی سوئیچینگ در یک مدار می‌تواند با توجه به Gate Driver، مقاومت Gate، بار، ولتاژ و طراحی PCB متفاوت باشد.

و ظرفیت  Gate Charge

مشخصه	مقدار
Ciss	910pF
Coss	125pF
Crss	30pF
Total Gate Charge	32nC

Gate Charge یکی از پارامترهای مهم در طراحی مدار درایو گیت است، زیرا روی جریان موردنیاز درایور و سرعت شارژ و دشارژ گیت تأثیر می‌گذارد.

قابلیت Avalanche

STP9NK50Z به‌صورت 100% Avalanche Tested عرضه می‌شود. Single Pulse Avalanche Energy یا EAS در شرایط تعریف‌شده در دیتاشیت برابر 190mJ اعلام شده است. با این حال، قابلیت Avalanche نباید به معنی امکان حذف حفاظت‌های لازم در طراحی مدار در نظر گرفته شود.

نحوه تست STP9NK50Z با مولتی‌متر

برای یک بررسی اولیه ماسفت می‌توان از مولتی‌متر استفاده کرد. پیش از تست، بهتر است قطعه از مدار خارج شود یا اثر سایر اجزای مدار روی اندازه‌گیری در نظر گرفته شود.

ابتدا از نبود اتصال کوتاه واضح بین Drain و Source مطمئن شوید. سپس می‌توان با استفاده از حالت Diode Test، رفتار دیود داخلی و تغییر وضعیت هدایت پس از شارژ گیت را بررسی کرد. اگر بین Drain و Source در هر دو جهت مقاومت بسیار کمی مشاهده شود، احتمال خرابی ماسفت وجود دارد.

تست مولتی‌متر یک آزمون کامل برای سلامت ماسفت نیست. ممکن است قطعه در تست ساده سالم به نظر برسد اما در ولتاژ بالا، دمای بالا یا زیر بار عملکرد مناسبی نداشته باشد.

علت خرابی ماسفت‌های قدرت چیست؟

ماسفت‌های قدرت ممکن است در اثر اضافه‌ولتاژ Drain-Source، جریان بیش از حد، افزایش بیش از حد دمای Junction، درایو نامناسب Gate، سوئیچینگ نامناسب بارهای القایی یا دفع حرارت ناکافی آسیب ببینند. در صورت سوختن STP9NK50Z، بهتر است قبل از تعویض قطعه علت اصلی خرابی مدار نیز بررسی شود.

جایگزین STP9NK50Z را چگونه انتخاب کنیم؟

برای انتخاب جایگزین STP9NK50Z نباید فقط به ولتاژ و جریان نوشته‌شده روی ماسفت توجه کرد. قطعه جایگزین باید حداقل از نظر موارد زیر بررسی شود:

• N-Channel بودن

• VDS برابر یا بالاتر از 500V

• تحمل جریان مناسب مدار

• RDS(on) مناسب

• VGS و شرایط درایو Gate

• Gate Charge

• سرعت سوئیچینگ

• توان تلفاتی و مشخصات حرارتی

• Avalanche Rating

• Safe Operating Area

• پکیج و ابعاد

• ترتیب پایه‌های Gate، Drain و Source

• اتصال یا ایزولاسیون Tab

بنابراین معرفی یک ماسفت صرفاً به دلیل داشتن ولتاژ و جریان مشابه به عنوان «جایگزین مستقیم» صحیح نیست. دیتاشیت قطعه جایگزین باید با شرایط واقعی مدار مقایسه شود.

تفاوت STP9NK50Z و STP9NK50ZFP

این دو قطعه از یک خانواده هستند اما پکیج آن‌ها متفاوت است. STP9NK50Z در پکیج TO-220 و STP9NK50ZFP در پکیج TO-220FP عرضه می‌شود. این تفاوت در بحث نصب، عایق‌بندی و عملکرد حرارتی اهمیت دارد.

مزایای STP9NK50Z

STP9NK50Z ترکیبی از تحمل ولتاژ بالا، فناوری SuperMESH، حفاظت Zener، قابلیت Avalanche و پکیج TO-220 را ارائه می‌دهد. وجود پکیج TO-220 امکان نصب روی هیت‌سینک را فراهم می‌کند، اما طراحی حرارتی مناسب همچنان ضروری است.

نکات مهم هنگام خرید STP9NK50Z

هنگام خرید این ماسفت به مارکینگ روی بدنه، شرکت سازنده، وضعیت ظاهری پایه‌ها و بدنه و مشخصات فنی قطعه توجه کنید. برای کاربردهای تعمیراتی نیز بهتر است قبل از خرید، شماره کامل قطعه معیوب و نوع پکیج آن بررسی شود تا قطعه اشتباه انتخاب نشود.

جمع‌بندی

STP9NK50Z یک ماسفت قدرت N-Channel از STMicroelectronics است که با فناوری SuperMESH ساخته شده و دارای ولتاژ Drain-Source برابر 500 ولت، جریان پیوسته Drain تا 7.2 آمپر در شرایط مشخص‌شده و RDS(on) حداکثر 850 میلی‌اهم است.

پکیج این قطعه TO-220 بوده و ترتیب پایه‌های آن Gate، Drain و Source است. ویژگی‌هایی مانند Zener Protection، آزمون Avalanche و Gate Charge پایین، این ماسفت را برای بررسی در طراحی‌های سوئیچینگ ولتاژ بالا مناسب می‌کند. برای انتخاب یا جایگزینی STP9NK50Z، بررسی کامل دیتاشیت و شرایط واقعی مدار ضروری است.

سوالات متداول

- STP9NK50Z از چه نوع ماسفتی است؟

STP9NK50Z یک Power MOSFET از نوع N-Channel است.

- ولتاژ STP9NK50Z چقدر است؟

حداکثر ولتاژ Drain-Source این ماسفت 500 ولت است.

- جریان STP9NK50Z چقدر است؟

جریان پیوسته Drain در TC=25°C در دیتاشیت 7.2 آمپر اعلام شده است. مقدار قابل استفاده واقعی به شرایط مدار و مدیریت حرارتی بستگی دارد.

- پکیج STP9NK50Z چیست؟

این مدل در پکیج TO-220 عرضه می‌شود.

- پایه‌های STP9NK50Z کدام‌اند؟

پایه 1 Gate، پایه 2 Drain و پایه 3 Source است. Tab فلزی نیز به Drain متصل است.

- آیا STP9NK50Z ماسفت P-Channel است؟

خیر، این قطعه N-Channel است.

- آیا STP9NK50Z برای سوئیچینگ مناسب است؟

بله. سازنده کاربرد این قطعه را Switching Applications اعلام کرده است.

- آیا STP9NK50ZFP دقیقاً همان STP9NK50Z است؟

مشخصات اصلی آن‌ها از یک خانواده است، اما پکیج متفاوتی دارند. STP9NK50Z در TO-220 و STP9NK50ZFP در TO-220FP عرضه می‌شود و مشخصات حرارتی و نحوه نصب آن‌ها باید بررسی شود.
