کریستال کوارتز SMD فرکانس 8MHz سری CSM کاردینال

کریستال کوارتز SMD با فرکانس نامی 8MHz، قطعه‌ای الکترونیکی برای ایجاد فرکانس مرجع در مدارهای دیجیتال و الکترونیکی است. این قطعه با بهره‌گیری از خاصیت تشدید بلور کوارتز، در مدار نوسان‌ساز به تولید سیگنال با فرکانس پایدار کمک می‌کند.

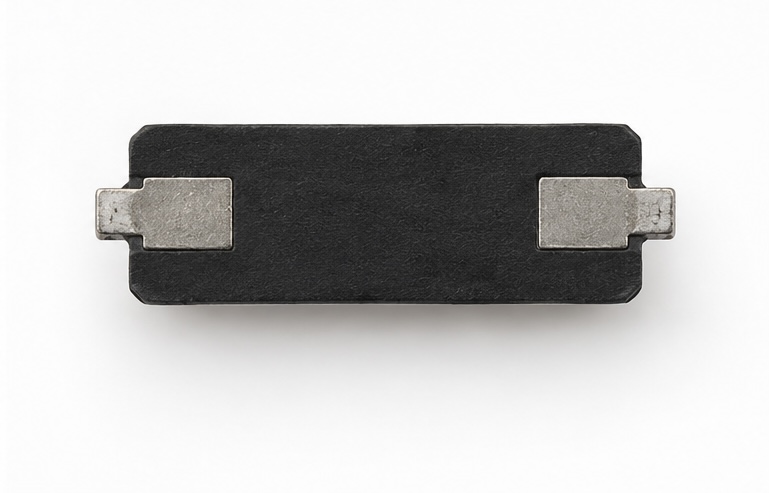

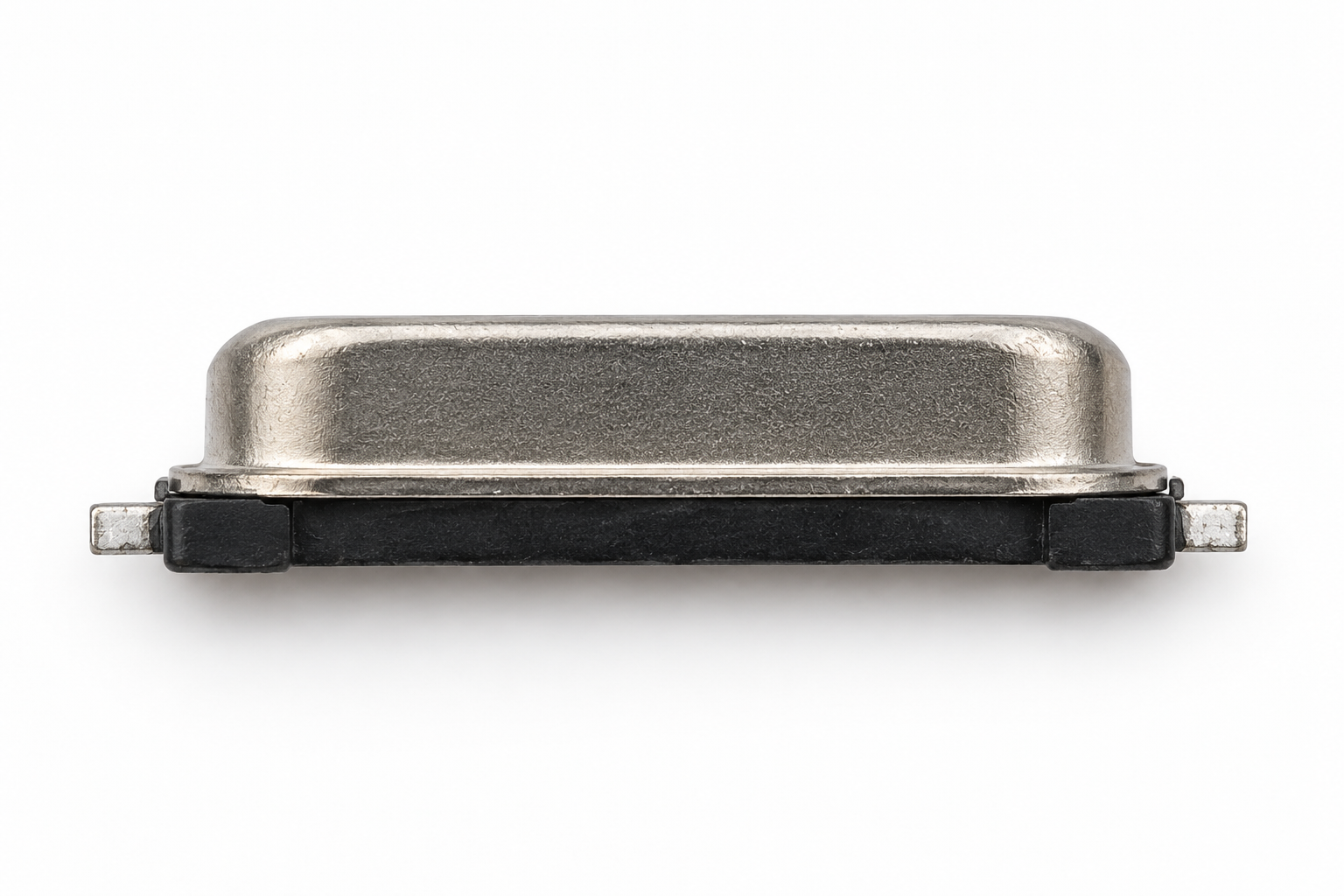

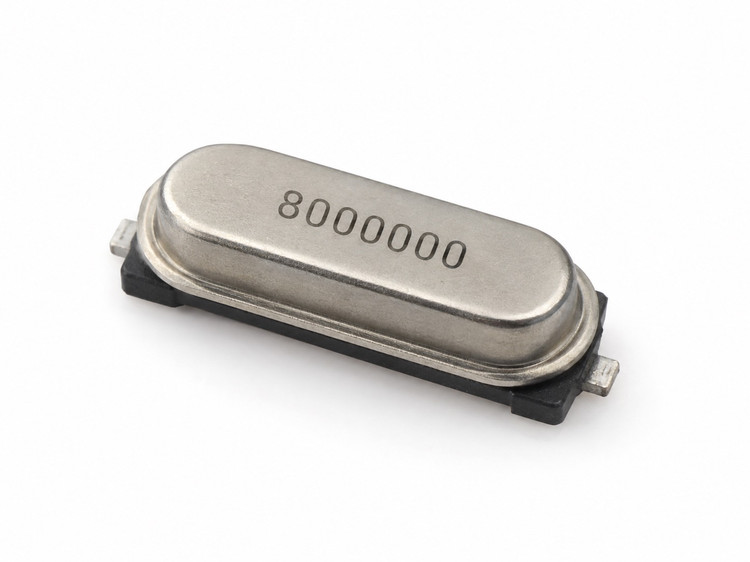

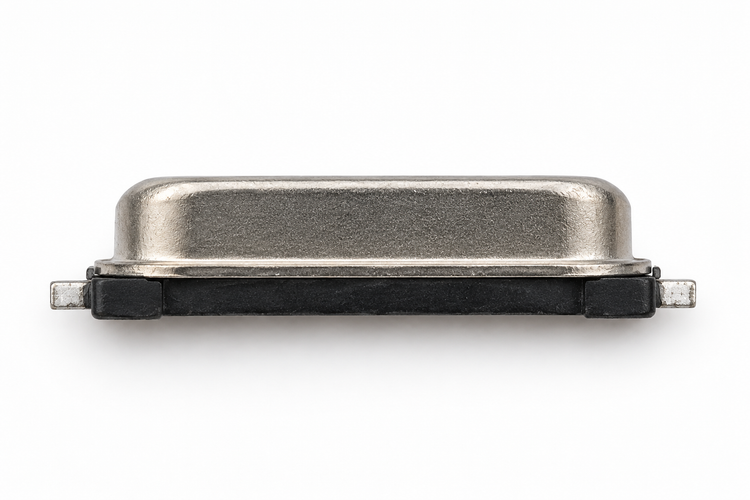

این کریستال دارای بدنه فلزی و دو پایه اتصال در طرفین است و برای نصب روی بردهای مدار چاپی طراحی شده است. از کاربردهای رایج کریستال‌های کوارتز 8MHz می‌توان به مدارهای میکروکنترلری، تجهیزات دیجیتال، سیستم‌های کنترلی و برخی تجهیزات مخابراتی اشاره کرد.

مشخصات فنی

* نوع قطعه: کریستال کوارتز (Quartz Crystal)
* فرکانس نامی: 8MHz، بر اساس کد درج‌شده روی قطعه
* نوع نصب: SMD
* تعداد پایه: 2
* نوع بدنه: فلزی


سوالات متداول

۱. کریستال کوارتز 8MHz چیست؟

کریستال کوارتز 8MHz قطعه‌ای الکترونیکی است که با استفاده از خاصیت تشدید مکانیکی کوارتز، فرکانس مرجع ۸ مگاهرتز را برای مدارهای الکترونیکی فراهم می‌کند.

۲. کریستال 8MHz در چه مدارهایی استفاده می‌شود؟

این قطعه می‌تواند در مدارهای میکروکنترلری، تجهیزات مخابراتی، مدارهای دیجیتال و سیستم‌های زمان‌بندی استفاده شود؛ البته سازگاری آن به مشخصات مدار بستگی دارد.

۳. آیا این قطعه از نوع SMD است؟

بله، شکل بدنه و پایه‌های آن با قطعات نصب سطحی (SMD) سازگار است و برای نصب روی برد مدار چاپی طراحی شده است.

۴. برند این کریستال چیست؟

با توجه به شکل بدنه و دیتاشیت ارسالی، این قطعه از سری CSM شرکت Cardinal Components است.

 ۵. آیا این کریستال به‌تنهایی سیگنال کلاک تولید می‌کند؟

خیر. کریستال کوارتز معمولی معمولاً به مدار نوسان‌ساز خارجی یا داخلی میکروکنترلر نیاز دارد؛ برخلاف اسیلاتور فعال که مدار نوسان‌ساز را درون خود دارد.

  ۶. هنگام خرید کریستال 8MHz باید به چه مشخصاتی توجه کرد؟

فرکانس نامی، ظرفیت بار، تلرانس فرکانس، مقاومت سری معادل (ESR)، ابعاد پکیج و سازگاری با مدار از مشخصات مهم برای انتخاب کریستال هستند.
