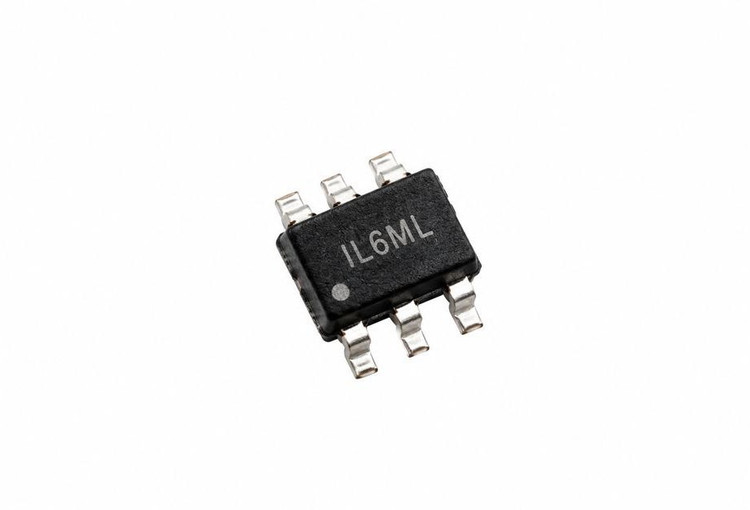

آی سی MP3202DJ درایور LED برند MPS شش پایه SMD پکیج TSOT-23-6
آی سی MP3202DJ درایور LED برند MPS شش پایه SMD

آی سی MP3202DJ درایور بک لایت LED افزاینده ولتاژ 1.3 آمپر شش پایه SMD برند MPS

برند:Monolithic Power Systems (MPS)
گارانتی 7 روز ضمانت بازگشت کالا
50
توضیحات

آی سی MP3202DJ محصول شرکت Monolithic Power Systems (MPS) یک درایور LED با ساختار مبدل افزاینده ولتاژ (Boost Converter) است که برای راه‌اندازی LEDهای سفید و تأمین روشنایی پس‌زمینه نمایشگرهای LCD طراحی شده است.


این آی‌سی با دریافت ولتاژ ورودی ۲.۵ تا ۶ ولت، امکان تأمین ولتاژ موردنیاز LEDهای متصل به‌صورت سری را فراهم می‌کند. فرکانس سوئیچینگ بالا امکان استفاده از قطعات جانبی کوچک‌تر را در طراحی مدار فراهم می‌سازد.


ویژگی‌ها و مزایا:• طراحی مخصوص راه‌اندازی LEDهای سفید• ساختار افزاینده ولتاژ Boost• ولتاژ ورودی ۲.۵ تا ۶ ولت• فرکانس سوئیچینگ ۱.۳ مگاهرتز• محدودیت جریان سوئیچ داخلی ۱.۳ آمپر• قابلیت کنترل روشنایی LED• پکیج فشرده TSOT-23-6• مناسب برای مونتاژ سطحی SMD


کاربردها:

• مدارهای بک لایت نمایشگرهای LCD• تجهیزات الکترونیکی قابل‌حمل• مدارهای راه‌اندازی LED سفید• بردهای کنترل روشنایی• تجهیزات الکترونیکی با تغذیه ولتاژ پایین
نکات مهم پیش از خرید:قبل از خرید آی سی MP3202DJ، پارت‌نامبر، نوع پکیج، مشخصات الکتریکی و ترتیب پایه‌ها را با مدار موردنظر مطابقت دهید. تشابه ظاهری آی‌سی‌های شش‌پایه به معنی یکسان بودن عملکرد آن‌ها نیست. مقدار ۱.۳ آمپر مربوط به محدودیت جریان سوئیچ داخلی است و نباید با جریان خروجی LED اشتباه گرفته شود.


مشخصات فنی:برند: Monolithic Power Systems (MPS)

مدل: MP3202DJ

نوع قطعه: درایور LED افزاینده ولتاژ

نوع نصب: SMD

پکیج: TSOT-23-6

تعداد پایه: ۶

ولتاژ ورودی: ۲.۵ تا ۶ ولت

ولتاژ خروجی: تا ۲۵ ولت در محدوده توصیه‌شده

فرکانس سوئیچینگ: ۱.۳ مگاهرتز

محدودیت جریان سوئیچ داخلی: ۱.۳ آمپر

قابلیت کنترل روشنایی: دارد

مارکینگ مشاهده‌شده: IL6ML

کد داخلی انبار: 02030343



سؤالات متداول:



  •   آی سی MP3202DJ چه کاربردی دارد؟این آی‌سی برای راه‌اندازی LEDهای سفید و تأمین روشنایی پس‌زمینه نمایشگرهای کوچک استفاده می‌شود.



  • آیا MP3202DJ یک رگولاتور ولتاژ معمولی است؟خیر، این قطعه یک درایور LED افزاینده ولتاژ است که جریان LED را از طریق مدار فیدبک تنظیم می‌کند.



  • آیا این آی‌سی قابلیت تنظیم روشنایی دارد؟بله، امکان کنترل روشنایی از طریق سیگنال PWM و پایه EN وجود دارد.



  • آیا MP3202DJ برای مونتاژ SMD مناسب است؟بله، این قطعه دارای پکیج TSOT-23-6 است و برای مونتاژ سطحی طراحی شده است.



  • آیا می‌توان این قطعه را جایگزین هر آی‌سی شش‌پایه کرد؟خیر، جایگزینی تنها در صورت تطابق مشخصات الکتریکی، عملکرد و ترتیب پایه‌ها امکان‌پذیر است.
