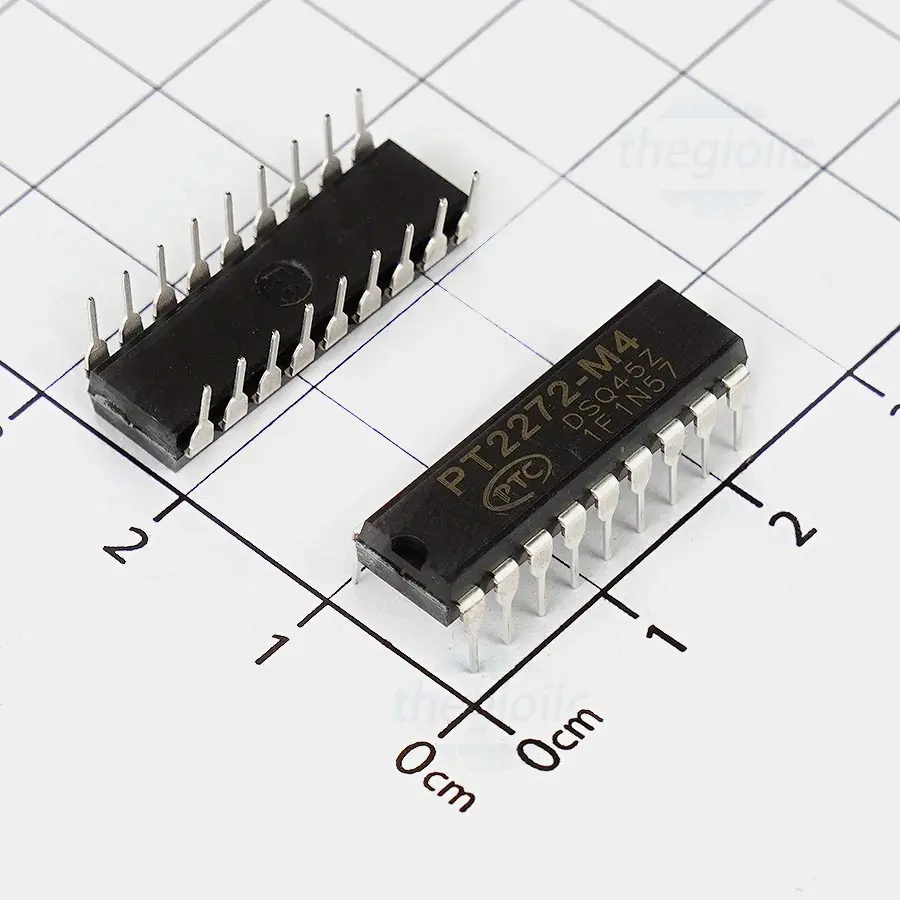

آی سی دیکودر ریموت کنترل PT2272-M4 برند PTC چهار کاناله DIP-18

آی‌سی PT2272-M4 از محصولات شرکت Princeton Technology Corp یا PTC است که وظیفه رمزگشایی سیگنال‌های کدگذاری‌شده در سیستم‌های کنترل از راه دور را بر عهده دارد.
این قطعه برای استفاده همراه با انکودرهای سازگار مانند PT2262 طراحی شده و پس از دریافت فرمان معتبر و تطبیق کد آدرس، خروجی‌های داده را متناسب با اطلاعات دریافتی فعال می‌کند.
نسخه M4 دارای چهار خروجی داده از نوع Momentary یا لحظه‌ای است؛ به این معنی که خروجی‌ها فقط هنگام دریافت فرمان معتبر فعال می‌مانند و پس از پایان دریافت فرمان، وضعیت آن‌ها حفظ نمی‌شود.
ویژگی‌های اصلی محصول
- دارای ۴ خروجی داده لحظه‌ای

- شماره فنی PT2272-M4

- تولید شرکت PTC

- پکیج DIP-18 با ۱۸ پایه

- ولتاژ تغذیه ۴ تا ۱۵ ولت DC

- فناوری ساخت CMOS

- مصرف توان پایین

- قابلیت استفاده با انکودر PT2262 در مدار سازگار

- دارای ورودی داده DIN

- دارای خروجی تأیید دریافت معتبر VT

- قابلیت تنظیم آدرس به‌صورت سه‌حالته

- دارای نوسان‌ساز با مقاومت خارجی

- مناسب برای مدارهای کنترل از راه دور

عملکرد آی سی PT2272-M4
این آی‌سی داده کدگذاری‌شده را از طریق پایه DIN دریافت کرده و آدرس موجود در سیگنال را با تنظیمات پایه‌های آدرس خود مقایسه می‌کند.
در صورت دریافت دو کلمه کد معتبر متوالی و تطابق آدرس، خروجی VT فعال شده و چهار خروجی داده D0 تا D3 مطابق اطلاعات دریافتی تغییر وضعیت می‌دهند.
از آنجا که مدل M4 دارای عملکرد لحظه‌ای است، خروجی‌های داده پس از پایان دریافت فرمان معتبر به حالت غیرفعال بازمی‌گردند.

کاربردهای محصول
- مدارهای ریموت کنترل چهار کاناله

- سیستم‌های کنترل روشنایی از راه دور

- مدارهای کنترل فن

- تجهیزات کنترل درب و گاراژ

- سیستم‌های امنیتی و اتوماسیون

- پروژه‌های الکترونیکی مبتنی بر کنترل از راه دور

- مدارهای کنترل تجهیزات صنعتی

- تعمیر و جایگزینی قطعات در بردهای سازگار

سوالات متداول
آی سی PT2272-M4 چه کاربردی دارد؟
این قطعه برای رمزگشایی فرمان‌های کدگذاری‌شده در مدارهای کنترل از راه دور استفاده می‌شود.

آیا PT2272-M4 چهار کاناله است؟
بله، دارای چهار خروجی داده D0 تا D3 است.

تفاوت PT2272-M4 و PT2272-L4 چیست؟
مدل M4 دارای خروجی لحظه‌ای است، درحالی‌که مدل L4 خروجی حافظه‌دار دارد و وضعیت داده را تا دریافت فرمان جدید حفظ می‌کند.

ولتاژ کاری این آی سی چقدر است؟
محدوده ولتاژ تغذیه آن ۴ تا ۱۵ ولت DC است.

آیا PT2272-M4 با PT2262 کار می‌کند؟
بله، این خانواده برای استفاده با انکودر PT2262 طراحی شده است؛ البته تنظیمات آدرس و زمان‌بندی باید سازگار باشند.

آیا این آی سی گیرنده رادیویی داخلی دارد؟
خیر، برای دریافت فرمان RF به مدار گیرنده رادیویی جداگانه نیاز دارد.

آیا می‌توان از این آی سی برای کنترل رله استفاده کرد؟
بله، با طراحی مدار درایور مناسب می‌توان از خروجی‌های آن برای کنترل رله استفاده کرد.

پکیج این محصول چیست؟
این مدل دارای پکیج DIP-18 با ۱۸ پایه و نصب از نوع Through-Hole است.
