آی‌سی کنترل ضریب توان PFC مدل L6562N برند STMicroelectronics پکیج DIP-8

آی‌سی L6562N یکی از کنترلرهای اصلاح ضریب توان شرکت STMicroelectronics است که برای استفاده در طبقات PFC منابع تغذیه AC به DC طراحی شده است.
این آی‌سی در حالت Transition Mode فعالیت می‌کند. در این روش، کنترل روشن و خاموش شدن سوئیچ قدرت با استفاده از اطلاعات جریان و تشخیص تخلیه انرژی سلف انجام می‌شود.
هدف استفاده از کنترلر PFC، کمک به شکل‌دهی جریان ورودی متناسب با ولتاژ شبکه و کاهش اعوجاج جریان در طراحی مناسب مدار است.

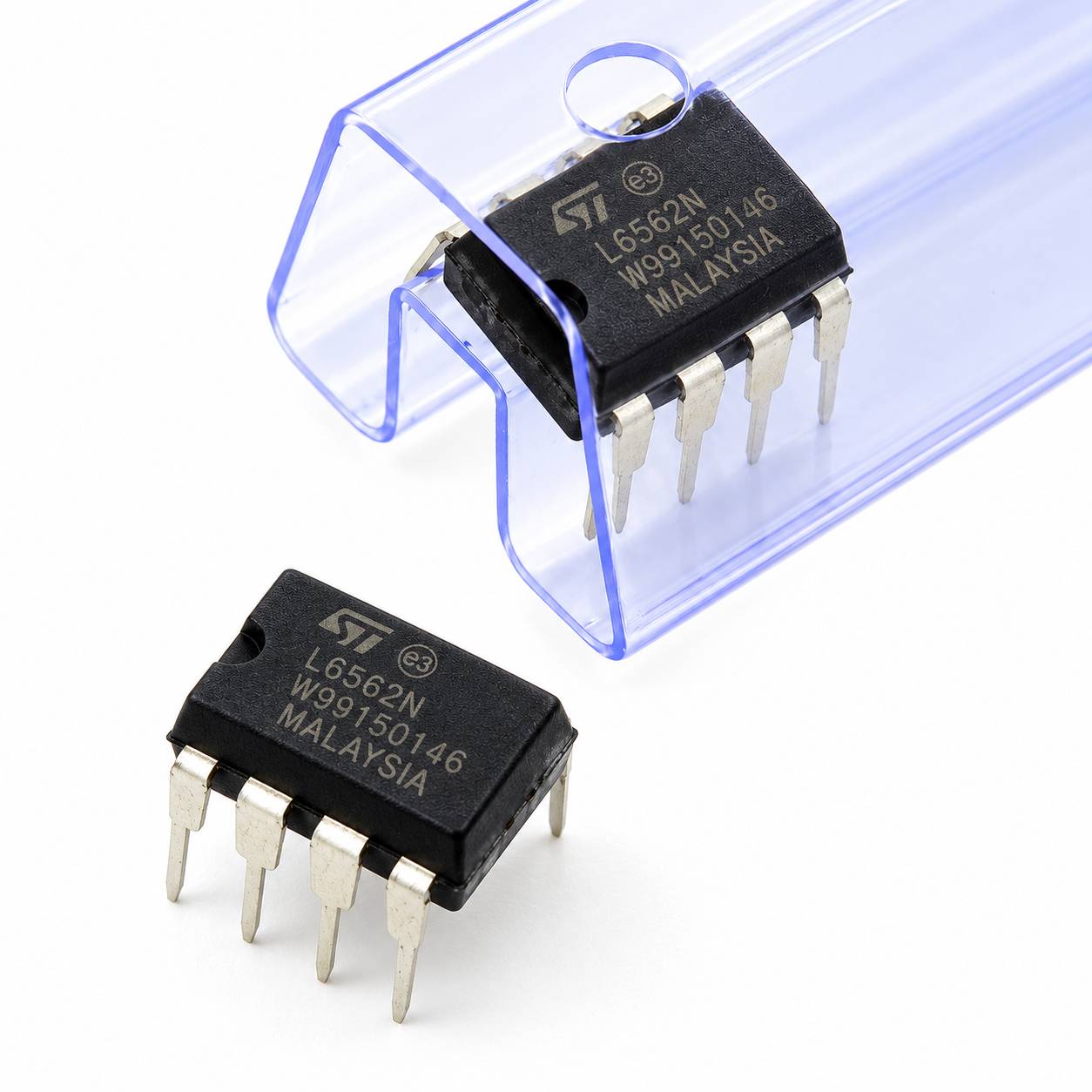

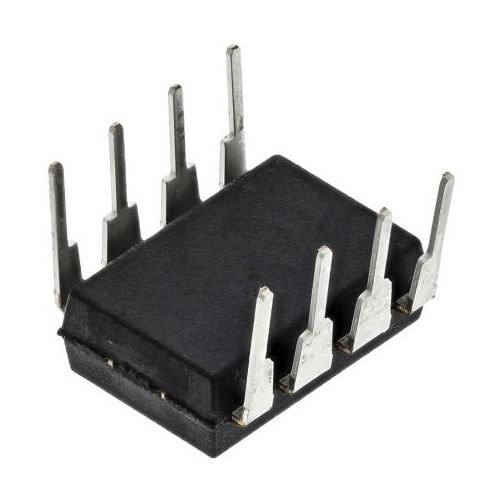

مدل L6562N با پکیج DIP-8 عرضه شده و برای نصب روی بردهای دارای سوراخ مناسب است.

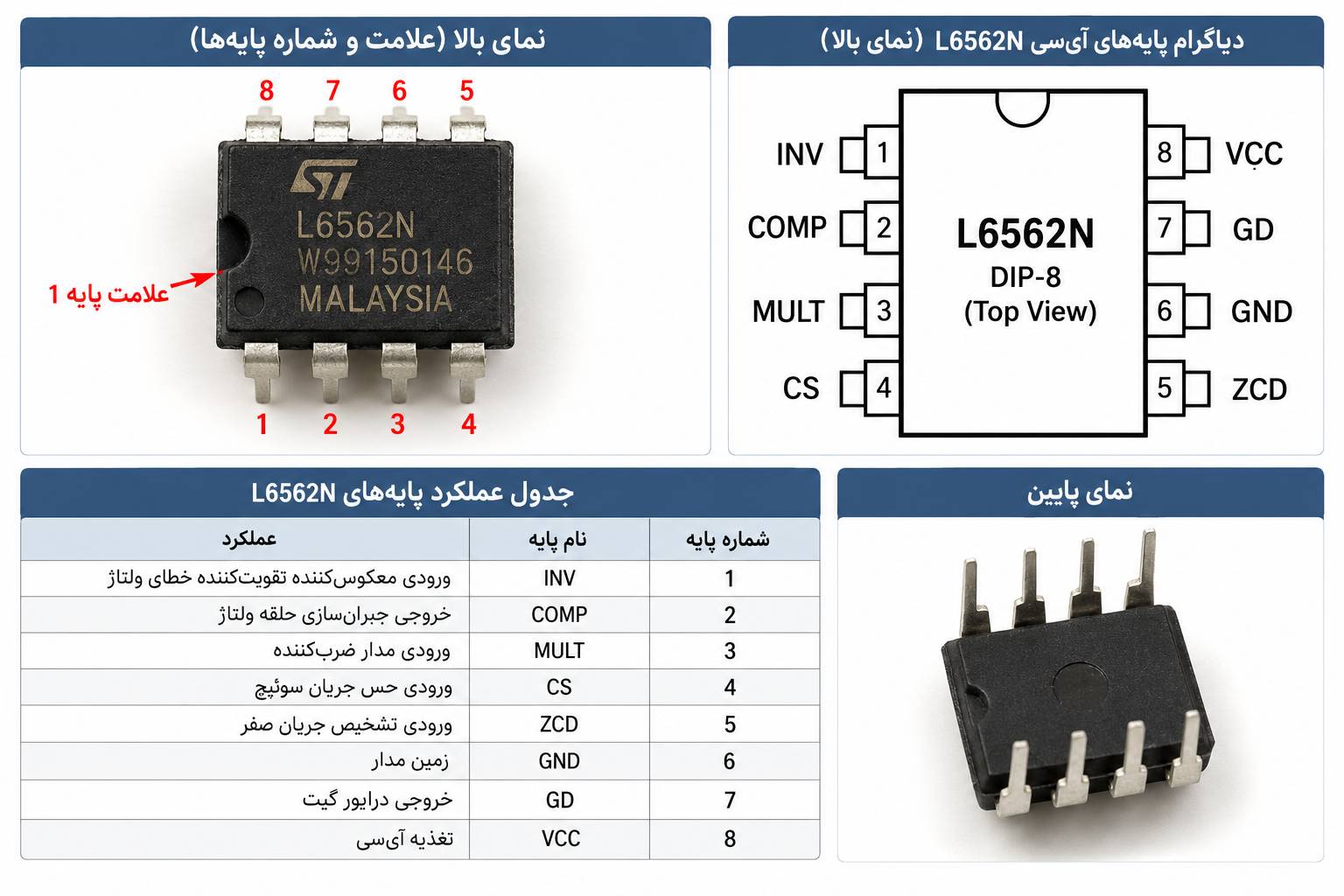

ویژگی‌های فنی آی‌سی L6562N

• کنترل PFC در حالت Transition Mode

کنترلر از روش کنترل جریان در حالت انتقالی استفاده می‌کند و زمان روشن شدن مجدد سوئیچ را با کمک مدار Zero Current Detection تعیین می‌کند.

• مدار ضرب‌کننده داخلی

مدار Multiplier با استفاده از سیگنال ولتاژ ورودی و سیگنال حلقه تنظیم، مرجع جریان را ایجاد می‌کند. طراحی این بخش با هدف کاهش اعوجاج هارمونیکی جریان ورودی انجام شده است.

• حفاظت اضافه‌ولتاژ خروجی

آی‌سی دارای سازوکار تشخیص اضافه‌ولتاژ خروجی (OVP) است که در شرایط مشخص می‌تواند فرمان سوئیچینگ را محدود یا متوقف کند.

• مصرف جریان پایین در راه‌اندازی

جریان مصرفی آی‌سی پیش از راه‌اندازی حداکثر ۷۰ میکروآمپر است. این ویژگی به طراحی مدارهای راه‌اندازی کم‌مصرف کمک می‌کند.

• درایور گیت داخلی

خروجی GD دارای ساختار Totem-Pole است و برای راه‌اندازی گیت سوئیچ قدرت به کار می‌رود.

• توانایی جریان پیک درایور مطابق دیتاشیت:

- جریان سورس: ۶۰۰ میلی‌آمپر

- جریان سینک: ۸۰۰ میلی‌آمپر
این مقادیر مربوط به جریان پیک درایور گیت هستند، نه جریان خروجی منبع تغذیه.

• ولتاژ مرجع دقیق

مرجع داخلی کنترل ولتاژ دارای مقدار نامی ۲٫۵ ولت است و دقت آن در دمای پیوند ۲۵ درجه سانتی‌گراد در حدود ۱ درصد مشخص شده است.

• قابلیت غیرفعال‌سازی

کنترلر دارای عملکرد Disable است که امکان توقف عملکرد سوئیچینگ را در شرایط تعریف‌شده مدار فراهم می‌کند.

کاربردهای آی‌سی L6562N
- طبقات اصلاح ضریب توان منابع تغذیه سوئیچینگ

- منابع تغذیه تلویزیون و مانیتور

- منابع تغذیه کامپیوترهای رومیزی

- آداپتورها و شارژرهای AC-DC

- منابع تغذیه صنعتی دارای مدار PFC

- تعمیر و جایگزینی قطعه در بردهای سازگار

سؤالات متداول
آی‌سی L6562N چه کاربردی دارد؟
این قطعه برای کنترل طبقه اصلاح ضریب توان (PFC) در منابع تغذیه سوئیچینگ استفاده می‌شود.

تفاوت L6562N و L6562D چیست؟
هر دو متعلق به خانواده L6562 هستند؛ اما L6562N دارای پکیج DIP-8 و L6562D دارای پکیج SO-8 است.

ولتاژ کاری آی‌سی L6562N چقدر است؟
محدوده ولتاژ تغذیه در حالت کار پس از راه‌اندازی، ۱۰٫۳ تا ۲۲ ولت است.

آیا L6562N دارای حفاظت اضافه‌ولتاژ است؟
بله، این کنترلر دارای عملکرد حفاظت اضافه‌ولتاژ خروجی (OVP) است.

آیا آی‌سی L6562N برای منابع تغذیه ۴۰۰ وات مناسب است؟
توان قابل پشتیبانی به طراحی مدار PFC، سلف، ماسفت، شرایط حرارتی و سایر قطعات بستگی دارد. نمی‌توان صرفاً بر اساس مدل آی‌سی، سازگاری با یک توان مشخص را تضمین کرد.

آیا L6562N جایگزین L6561 می‌شود؟
طبق دیتاشیت STMicroelectronics، خانواده L6562 از نظر آرایش پایه‌ها با L6561 سازگار است؛ اما پیش از جایگزینی باید مشخصات الکتریکی و طراحی مدار بررسی شود.

آیا L6562N قطعه SMD است؟
خیر، مدل L6562N دارای پکیج DIP-8 و مناسب نصب پایه‌دار است.

آیا این آی‌سی دارای درایور ماسفت است؟
بله، خروجی GD دارای درایور گیت داخلی برای کنترل سوئیچ قدرت است.

آیا L6562N ضریب توان ۰٫۹۹ را تضمین می‌کند؟
خیر، ضریب توان نهایی به طراحی کامل مدار و شرایط کاری بستگی دارد و عدد ۰٫۹۹ مشخصه تضمین‌شده مستقل برای آی‌سی نیست.
