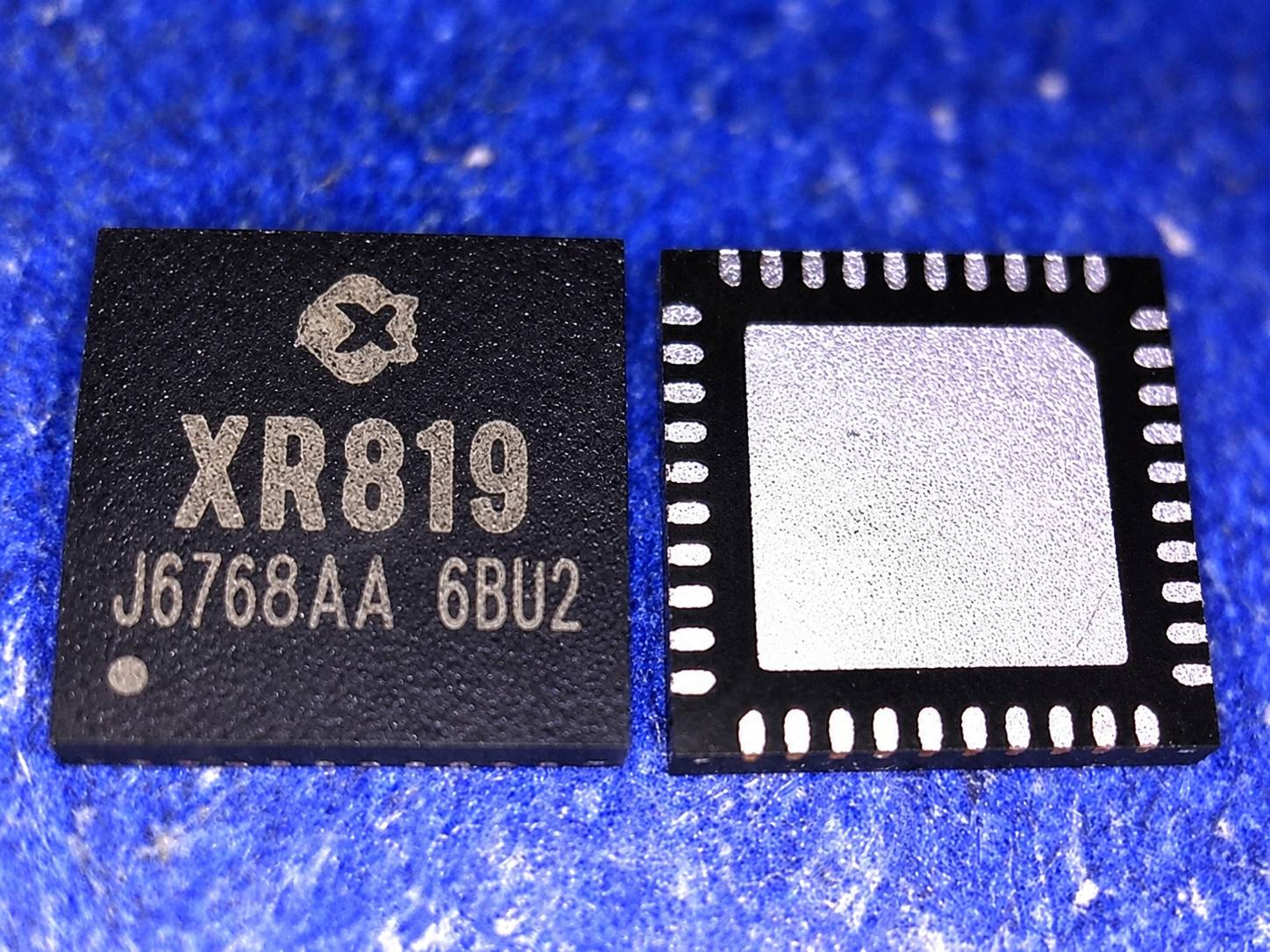

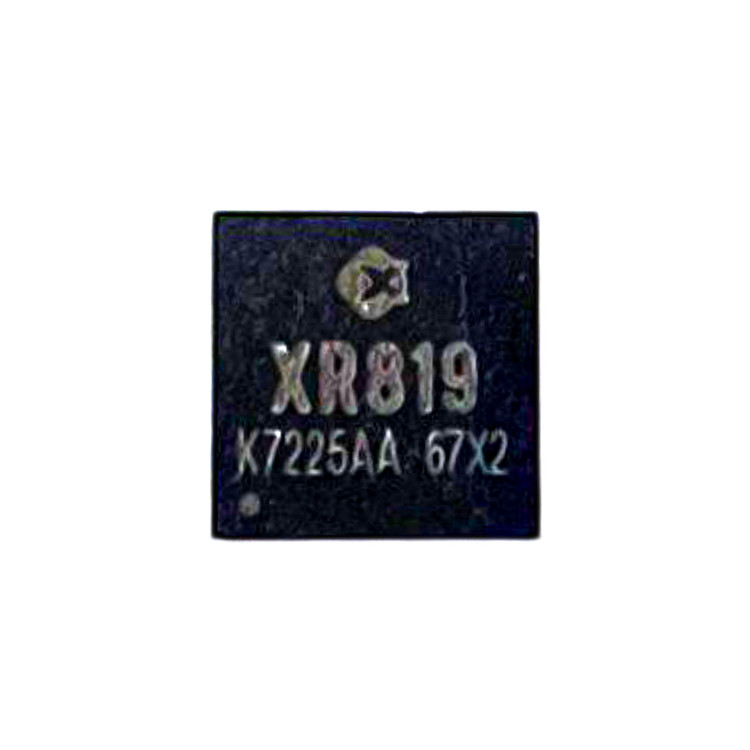

آی‌سی وای‌فای XR819 برند Xradio با پکیج QFN-40 و رابط SDIO 2.0

آی‌سی XR819 یکی از تراشه‌های ارتباط بی‌سیم تولیدشده توسط شرکت Xradio Technology است که برای ایجاد ارتباط Wi-Fi در تجهیزات الکترونیکی طراحی شده است.
این تراشه از نوع Wireless LAN System on Chip یا WLAN SoC بوده و بخش‌های اصلی موردنیاز برای ارتباط بی‌سیم، از جمله فرستنده و گیرنده رادیویی، پردازشگر لایه فیزیکی PHY، بخش MAC و مدارهای مدیریت توان را در یک مجموعه یکپارچه ارائه می‌دهد.
XR819 در باند فرکانسی ۲٫۴ گیگاهرتز فعالیت می‌کند و با استانداردهای IEEE 802.11b، 802.11g و 802.11n سازگار است.
این آی‌سی برای ارتباط با پردازنده اصلی دستگاه از رابط SDIO 2.0 استفاده می‌کند و در طراحی تجهیزات الکترونیکی دارای قابلیت اتصال به شبکه بی‌سیم کاربرد دارد.

ویژگی‌های اصلی آی‌سی XR819
- تولید شرکت Xradio Technology

- مدل XR819

- تراشه ارتباط بی‌سیم WLAN

- پشتیبانی از Wi-Fi در باند ۲٫۴ گیگاهرتز

- سازگار با استانداردهای IEEE 802.11b/g/n

- رابط ارتباطی SDIO 2.0

- پشتیبانی از پهنای باند کانال ۲۰ مگاهرتز (HT20)

- پشتیبانی از Wi-Fi Direct

- دارای مدار تقویت‌کننده توان RF داخلی (PA)

- دارای سوئیچ ارسال و دریافت RF

- دارای شبکه تطبیق امپدانس داخلی

- دارای واحد پردازش PHY با مدولاسیون OFDM و CCK

- پشتیبانی از قابلیت‌های امنیتی WPA2 و WAPI در سطح تراشه

- پشتیبانی از مکانیزم‌های مدیریت مصرف انرژی

- دارای قابلیت کالیبراسیون خودکار داخلی

- پشتیبانی از کلاک مرجع ۱۳ تا ۵۲ مگاهرتز

- پشتیبانی از کلاک کم‌مصرف ۳۲٫۷۶۸ کیلوهرت

ز- پکیج QFN-40- ابعاد پکیج ۵×۵ میلی‌متر

- مناسب نصب سطحی SMD

عملکرد آی‌سی XR819 چگونه است؟
آی‌سی XR819 وظیفه برقراری ارتباط بی‌سیم میان دستگاه الکترونیکی و شبکه Wi-Fi را بر عهده دارد.
در این تراشه، بخش RF وظیفه ارسال و دریافت سیگنال‌های رادیویی را انجام می‌دهد و واحدهای PHY و MAC در پردازش داده‌های ارتباطی نقش دارند.
رابط SDIO 2.0 ارتباط تراشه وای‌فای با پردازنده اصلی دستگاه را فراهم می‌کند.
یکپارچه‌سازی بخش‌های فرستنده، گیرنده و پردازش سیگنال در XR819 موجب کاهش تعداد قطعات جانبی موردنیاز در طراحی مدار می‌شود.
این قطعه یک تراشه ارتباط Wi-Fi است و به‌تنهایی یک ماژول کامل وای‌فای یا پردازنده اصلی اجرای سیستم‌عامل محسوب نمی‌شود.
استانداردها و سرعت ارتباط

XR819 از استانداردهای زیر پشتیبانی می‌کند:

•  IEEE 802.11b
• IEEE 802.11
• IEEE 802.11n

نرخ‌های انتقال داده پشتیبانی‌شده در مشخصات تراشه شامل موارد زیر هستند:
- DSSS: نرخ‌های ۱ و ۲ مگابیت بر ثانیه

- CCK: نرخ‌های ۵٫۵ و ۱۱ مگابیت بر ثانیه

- OFDM: تا ۶۵ مگابیت بر ثانیه
حداکثر نرخ اسمی ارتباط در حالت مستندشده 802.11n برابر ۶۵ مگابیت بر ثانیه است. سرعت واقعی انتقال داده به شرایط شبکه، طراحی آنتن، پردازنده میزبان و سایر عوامل بستگی دارد.

کاربردهای آی‌سی XR819
تجهیزات چندرسانه‌ای: استفاده در بردهای دارای ارتباط Wi-Fi، مانند برخی سیستم‌های چندرسانه‌ای و نمایشگرهای هوشمند.
تجهیزات هوشمند: کاربرد در طراحی دستگاه‌های متصل به شبکه بی‌سیم و تجهیزات اینترنت اشیا.
تلویزیون و TV Box: استفاده در برخی بردهای الکترونیکی برای فراهم‌کردن اتصال به شبکه Wi-Fi.
تبلت و تجهیزات قابل‌حمل: مناسب طراحی دستگاه‌های الکترونیکی دارای ارتباط بی‌سیم.
تعمیرات برد: جایگزینی تراشه معیوب در بردهایی که از XR819 با پکیج و طراحی سخت‌افزاری سازگار استفاده می‌کنند.

سؤالات متداول
آی‌سی XR819 چه کاربردی دارد؟
این آی‌سی برای ایجاد ارتباط Wi-Fi در بردهای الکترونیکی و تجهیزات هوشمند استفاده می‌شود.

آیا XR819 از وای‌فای ۵ گیگاهرتز پشتیبانی می‌کند؟
خیر، این تراشه برای ارتباط Wi-Fi در باند ۲٫۴ گیگاهرتز طراحی شده است.

آیا XR819 بلوتوث دارد؟
خیر، XR819 در مستندات بررسی‌شده به‌عنوان تراشه Wi-Fi معرفی شده و دارای قابلیت بلوتوث نیست.

آی‌سی XR819 از چه استانداردهایی پشتیبانی می‌کند؟
این تراشه با استانداردهای IEEE 802.11b/g/n سازگار است.

رابط ارتباطی XR819 چیست؟
این تراشه از رابط SDIO 2.0 برای ارتباط با پردازنده میزبان استفاده می‌کند.

آیا XR819 از Wi-Fi Direct پشتیبانی می‌کند؟
بله، پشتیبانی از Wi-Fi Direct در مستندات این تراشه ذکر شده است.

آی‌سی XR819 چند پایه دارد؟

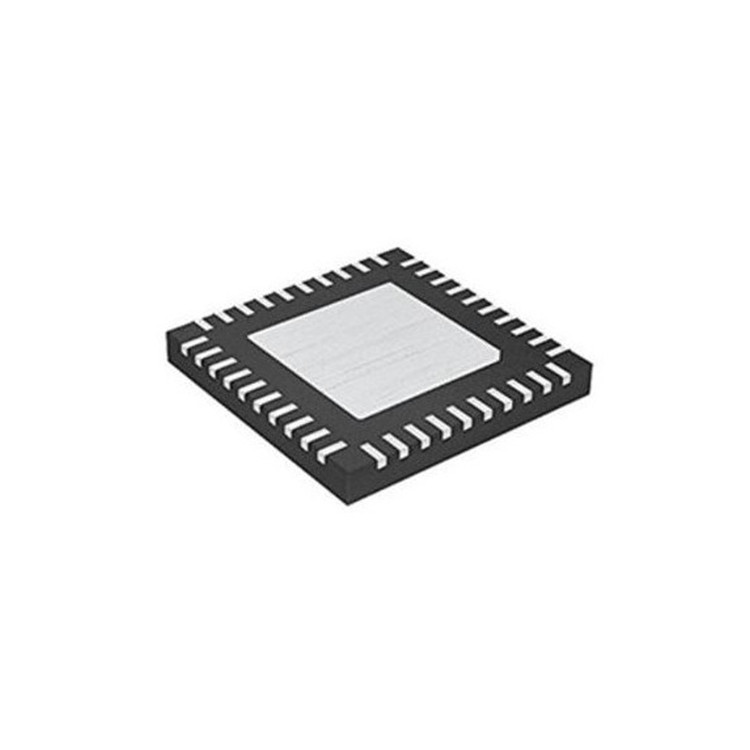

نسخه QFN-40 دارای ۴۰ اتصال پیرامونی و یک پد مرکزی زیر بدنه است.

ابعاد آی‌سی XR819 چقدر است؟
ابعاد پکیج QFN-40 این تراشه ۵×۵ میلی‌متر است.

آیا XR819 برای تعمیر مانیتور اندروید خودرو قابل استفاده است؟
در صورتی که برد موردنظر از XR819 با پکیج و اتصالات سازگار استفاده کند، این قطعه می‌تواند برای تعمیر آن به کار رود.

آیا XR819 و XR829 یکسان هستند؟
خیر، XR819 و XR829 دو مدل متفاوت‌اند. XR829 دارای قابلیت‌های ارتباطی دیگری از جمله بلوتوث است و نباید بدون بررسی فنی جایگزین XR819 شود.

آیا آی‌سی XR819 بدون برنامه‌ریزی روی هر بردی کار می‌کند؟
خیر، عملکرد آن به طراحی سخت‌افزار و وجود درایور و فریمور سازگار در دستگاه میزبان وابسته است.
