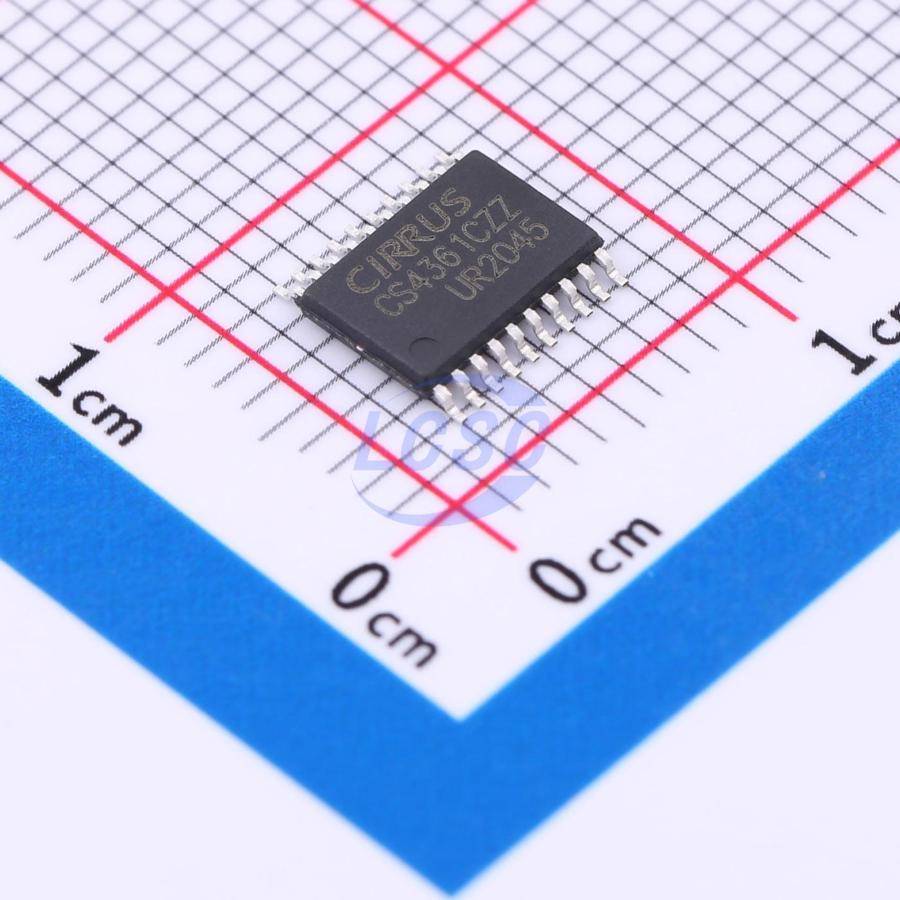

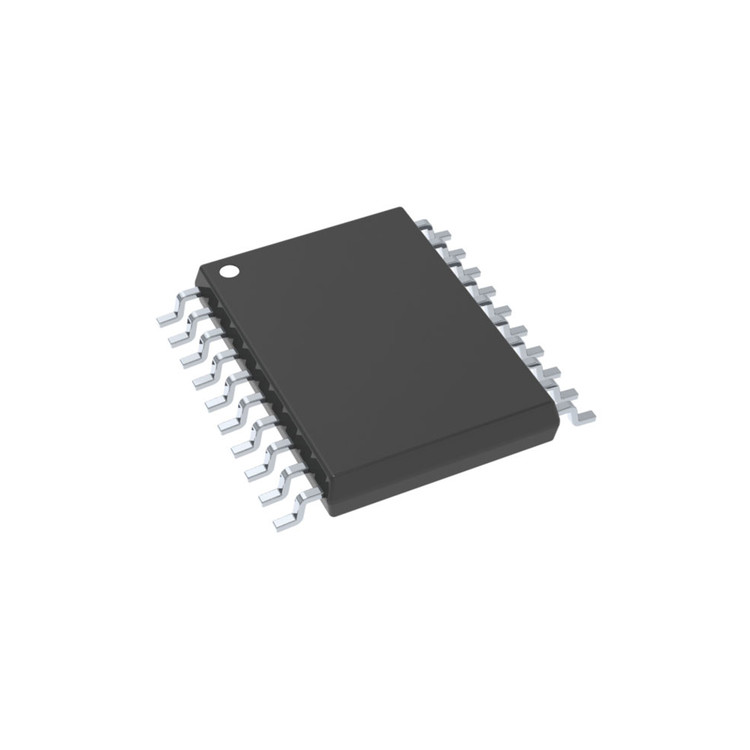

آی‌سی مبدل صدای دیجیتال به آنالوگ CS4361 برند Cirrus Logic شش کاناله 24 بیت پکیج TSSOP-20

آی‌سی CS4361 محصول شرکت Cirrus Logic یک مبدل دیجیتال به آنالوگ صوتی (Digital-to-Analog Converter) است که سیگنال‌های صوتی دیجیتال را به خروجی آنالوگ تبدیل می‌کند.
این قطعه دارای ۶ کانال خروجی مستقل و وضوح ۲۴ بیت بوده و برای سیستم‌های صوتی چندکاناله طراحی شده است.
CS4361 از معماری پیشرفته Multi-bit Delta-Sigma استفاده می‌کند و مدارهای فیلتر دیجیتال، تبدیل دیجیتال به آنالوگ و فیلتر خروجی را در یک تراشه مجتمع کرده است.
این آی‌سی با پکیج ۲۰ پایه TSSOP عرضه می‌شود و برای مونتاژ سطحی روی بردهای الکترونیکی مناسب است.

ویژگی‌های اصلی آی‌سی CS4361
- مبدل دیجیتال به آنالوگ صوتی (Audio DAC)

- دارای ۶ کانال خروجی آنالوگ

- وضوح تبدیل ۲۴ بیت

- پشتیبانی از نرخ نمونه‌برداری اسمی تا ۱۹۲ کیلوهرتز

- محدوده دینامیکی ۱۰۵ دسی‌بل

- مقدار THD+N اسمی برابر با منفی ۹۵ دسی‌بل

- معماری Multi-bit Delta-Sigma

- خروجی آنالوگ Single-Ended

- فیلتر دیجیتال با تأخیر پایین

- قابلیت تشخیص خودکار حالت سرعت

- فناوری Popguard برای کاهش صدای ناخواسته هنگام روشن و خاموش شدن

- قابلیت Digital De-emphasis

- خروجی کنترل Mute

- حساسیت پایین به نوسانات زمانی کلاک

- پکیج TSSOP-20

- مناسب مونتاژ سطحی (SMD)

عملکرد آی‌سی CS4361
در مدارهای صوتی دیجیتال، داده‌های صدا باید پیش از ارسال به بخش تقویت‌کننده یا خروجی صوتی، به سیگنال آنالوگ تبدیل شوند.
آی‌سی CS4361 این وظیفه را با استفاده از شش کانال تبدیل دیجیتال به آنالوگ انجام می‌دهد.
این قطعه از ورودی صوتی سریال PCM پشتیبانی می‌کند و با استفاده از فیلترهای داخلی و معماری Delta-Sigma، خروجی آنالوگ تولید می‌کند.
فناوری Popguard نیز به کاهش صداهای کلیک و پاپ ناشی از تغییر وضعیت تغذیه کمک می‌کند.

کاربردهای آی‌سی CS4361
این قطعه برای طراحی یا تعمیر مدارهای صوتی سازگار کاربرد دارد، از جمله:
- سیستم‌های صوتی چندکاناله

- تجهیزات سینمای خانگی

- دستگاه‌های DVD Player و DVD Recorder

- گیرنده‌ها و پردازنده‌های صوتی دیجیتال

- تجهیزات صوتی خودرو

- تلویزیون‌های دیجیتال و ستاپ‌باکس‌ها

- بردهای الکترونیکی پردازش و پخش صدا

استفاده از این آی‌سی در هر دستگاه نیازمند سازگاری مدار، رابط صوتی و شرایط تغذیه است.

سؤالات متداول
آی‌سی CS4361 چه کاربردی دارد؟
این قطعه یک مبدل دیجیتال به آنالوگ صوتی است که سیگنال صوتی دیجیتال را به خروجی آنالوگ تبدیل می‌کند.

آیا CS4361 آمپلی‌فایر صدا است؟
خیر. این آی‌سی یک DAC است و برای تقویت توان خروجی بلندگو طراحی نشده است.

آی‌سی CS4361 چند کانال دارد؟
این مدل دارای شش کانال خروجی آنالوگ است.

وضوح تبدیل CS4361 چقدر است؟
وضوح تبدیل آن ۲۴ بیت است و برای پردازش صوت دیجیتال با کیفیت بالا طراحی شده است.

آیا CS4361 برای سیستم صوتی خودرو مناسب است؟
این آی‌سی می‌تواند در مدارهای صوتی خودرویی سازگار استفاده شود؛ اما سازگاری با هر دستگاه باید بررسی شود.

آیا این قطعه از نوع SMD است؟
بله، پکیج TSSOP-20 برای نصب سطحی روی برد طراحی شده است.

آیا CS4361 بدون قطعات جانبی کار می‌کند؟
خیر. راه‌اندازی آن نیازمند تغذیه مناسب، سیگنال‌های کلاک، داده صوتی و طراحی صحیح مدار است.
