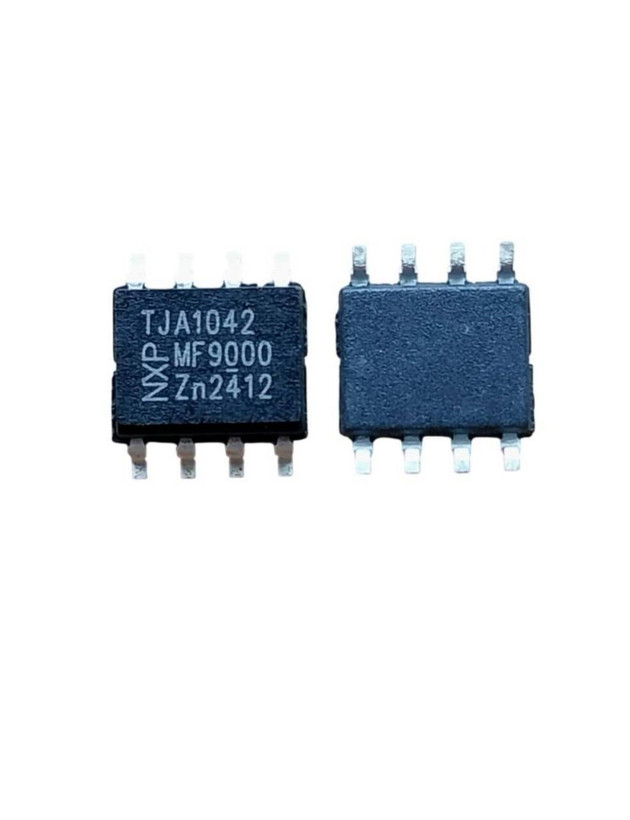

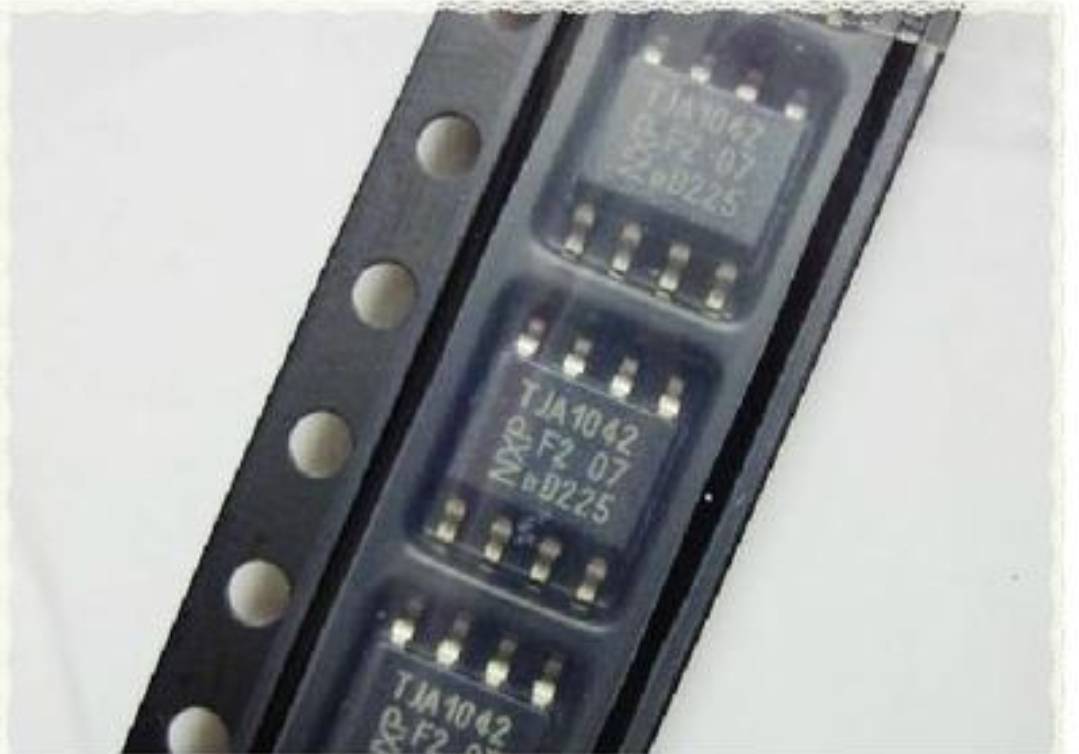

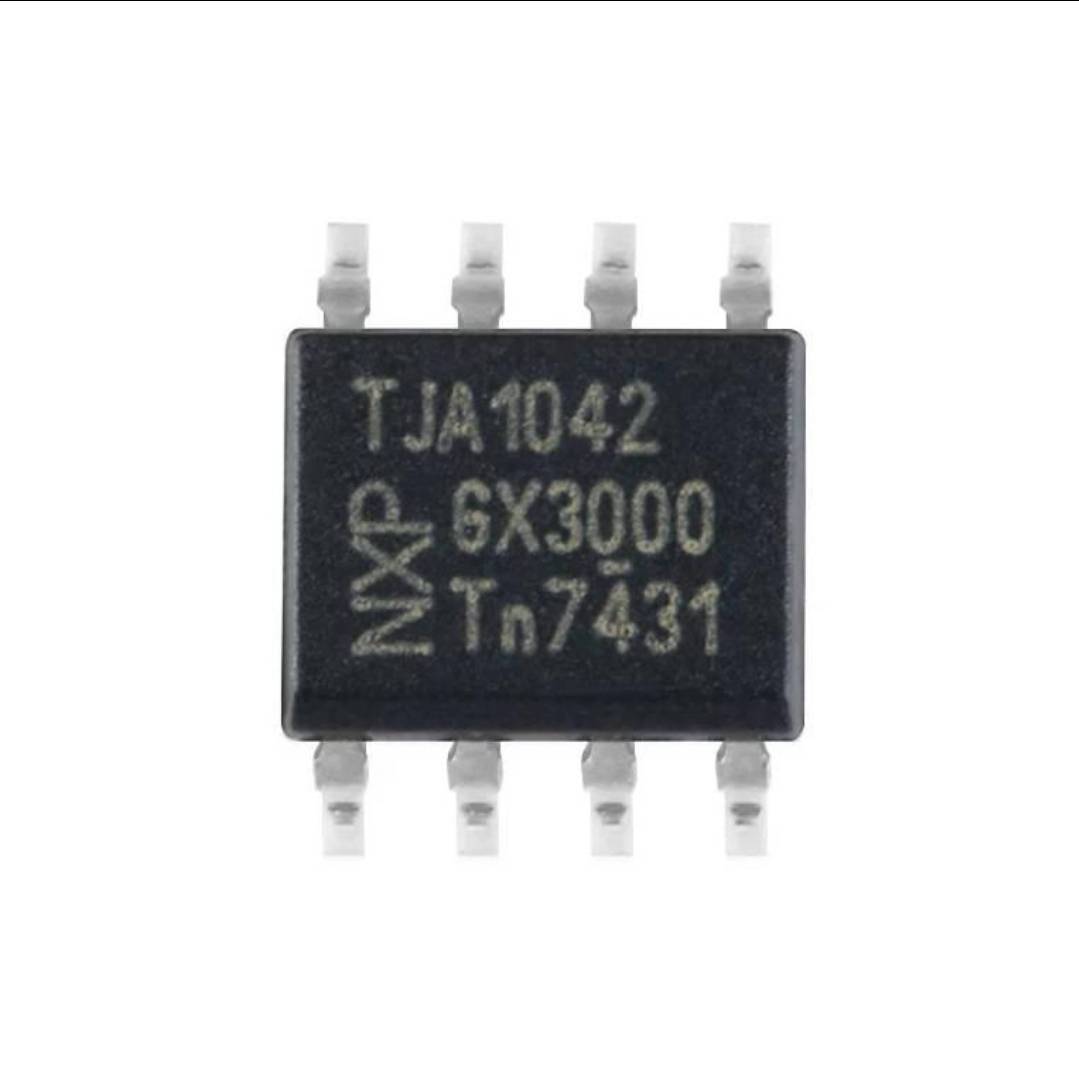

آی‌سی ترنسیور CAN مدل TJA1042T برند NXP پکیج SOIC-8 هشت پایه

آی‌سی TJA1042T محصول شرکت NXP Semiconductors، یک ترنسیور پرسرعت شبکه CAN است که ارتباط میان کنترلر CAN و خطوط ارتباطی CAN Bus را برقرار می‌کند.
شبکه CAN یا Controller Area Network یکی از پروتکل‌های ارتباطی پرکاربرد در سیستم‌های الکترونیکی خودرو و تجهیزات صنعتی است که امکان تبادل اطلاعات میان واحدهای کنترل الکترونیکی را فراهم می‌کند.
آی‌سی TJA1042T وظیفه تبدیل سیگنال‌های منطقی ارسالی از کنترلر CAN به سیگنال‌های تفاضلی قابل انتقال روی خطوط CAN-H و CAN-L را بر عهده دارد. همچنین سیگنال‌های دریافتی از شبکه را به سطح منطقی مناسب برای کنترلر تبدیل می‌کند.
این قطعه از ارتباط پرسرعت CAN تا ۱ مگابیت بر ثانیه پشتیبانی می‌کند و با پکیج SOIC-8 برای نصب سطحی روی بردهای الکترونیکی طراحی شده است.

ویژگی‌های اصلی آی‌سی TJA1042T
• تولید شرکت NXP Semiconductors

• مدل TJA1042T

• ترنسیور پرسرعت شبکه CAN

• پشتیبانی از ارتباط CAN تا سرعت ۱ مگابیت بر ثانیه

• سازگار با استاندارد ISO 11898-2

• دارای حالت عملکرد عادی (Normal Mode)

• دارای حالت آماده‌به‌کار (Standby Mode)

• قابلیت بیدارباش از طریق فعالیت شبکه CAN

• دارای محافظت در برابر افزایش دما

• دارای قابلیت محدودسازی جریان خروجی

• مقاومت مناسب در برابر اختلالات الکترومغناطیسی

• انتشار الکترومغناطیسی پایین

• دارای ورودی TXD و خروجی RXD

• دارای خطوط ارتباطی CANH و CANL

• پکیج SOIC-8

• تعداد پایه ۸ عدد

• مناسب نصب سطحی SMD

عملکرد آی‌سی TJA1042T چگونه است؟
در سیستم‌های مبتنی بر شبکه CAN، کنترلر CAN مسئول مدیریت پیام‌ها و داده‌های ارتباطی است؛ اما برای انتقال سیگنال روی سیم‌های شبکه به یک ترنسیور نیاز دارد.
آی‌سی TJA1042T به‌عنوان واسط فیزیکی میان کنترلر و شبکه عمل می‌کند.
هنگامی که کنترلر اطلاعات را از طریق پایه TXD ارسال می‌کند، ترنسیور سیگنال را به وضعیت مناسب روی خطوط CANH و CANL تبدیل می‌کند.
در زمان دریافت اطلاعات نیز وضعیت خطوط CAN توسط آی‌سی بررسی شده و نتیجه از طریق پایه RXD به کنترلر منتقل می‌شود.
استفاده از انتقال سیگنال تفاضلی در شبکه CAN به افزایش مقاومت ارتباط در برابر نویزهای الکتریکی کمک می‌کند.
این آی‌سی همچنین دارای حالت Standby است که در آن مصرف انرژی کاهش می‌یابد و امکان تشخیص فعالیت شبکه برای بیدارباش وجود دارد.

کاربردهای آی‌سی TJA1042T
۱. واحدهای کنترل الکترونیکی خودرو (ECU)برای برقراری ارتباط میان واحدهای کنترل در شبکه CAN خودرو.
۲. تجهیزات الکترونیکی خودروقابل استفاده در مدارهای ارتباطی تجهیزات الکترونیکی سازگار با شبکه CAN.
۳. سیستم‌های کنترل صنعتیبرای طراحی رابط ارتباطی CAN در کنترلرها و تجهیزات صنعتی.
۴. تجهیزات عیب‌یابی خودروقابل استفاده در مدارهای رابط CAN تجهیزات دیاگ و عیب‌یابی، در صورت سازگاری طراحی.
۵. بردهای ارتباطی CAN Busبرای طراحی و تعمیر مدارهایی که به ترنسیور پرسرعت CAN نیاز دارند.
۶. تعمیر بردهای الکترونیکیبرای جایگزینی قطعه معیوب در بردهایی که از مدل TJA1042T استفاده می‌کنند.

سؤالات متداول:

آی‌سی TJA1042T چه کاربردی دارد؟

این آی‌سی برای برقراری ارتباط میان کنترلر CAN و خطوط فیزیکی شبکه CAN استفاده می‌شود.

آیا TJA1042T ترانزیستور است؟

خیر. این قطعه یک آی‌سی ترنسیور CAN است که وظیفه ارسال و دریافت سیگنال‌های ارتباطی شبکه را بر عهده دارد.

آی‌سی TJA1042T چند پایه دارد؟

این قطعه دارای ۸ پایه در پکیج SOIC-8 است.

حداکثر سرعت ارتباط TJA1042T چقدر است؟

این آی‌سی از ارتباط CAN با سرعت حداکثر ۱ مگابیت بر ثانیه پشتیبانی می‌کند.

ولتاژ کاری TJA1042T چقدر است؟

ولتاژ تغذیه نامی آن ۵ ولت و محدوده مجاز VCC برابر ۴٫۵ تا ۵٫۵ ولت است.

آیا TJA1042T در ECU خودرو استفاده می‌شود؟

این قطعه برای مدارهای ارتباطی CAN مناسب است و می‌تواند در واحدهای کنترل الکترونیکی خودرو به کار رود.

آیا TJA1042T دارای حالت Standby است؟

بله. این آی‌سی دارای حالت آماده‌به‌کار برای کاهش مصرف انرژی است.

آیا TJA1042T قابلیت بیدارباش از طریق شبکه دارد؟

بله. این قطعه می‌تواند فعالیت شبکه CAN را در حالت آماده‌به‌کار تشخیص دهد.

آیا TJA1042T و TJA1041T یکسان هستند؟

خیر. این دو قطعه مدل‌های متفاوتی هستند و از نظر تعداد پایه، پکیج و عملکرد داخلی تفاوت دارند.

آیا TJA1042T با TJA1050 قابل جایگزینی است؟

جایگزینی مستقیم بدون بررسی دیتاشیت توصیه نمی‌شود. لازم است آرایش پایه‌ها، حالت‌های عملکرد و مشخصات الکتریکی هر دو قطعه بررسی شود.

آیا این قطعه برای شبکه CAN خودرو مناسب است؟

بله. TJA1042T برای ارتباط پرسرعت CAN طراحی شده و در مدارهای خودرویی سازگار کاربرد دارد.
