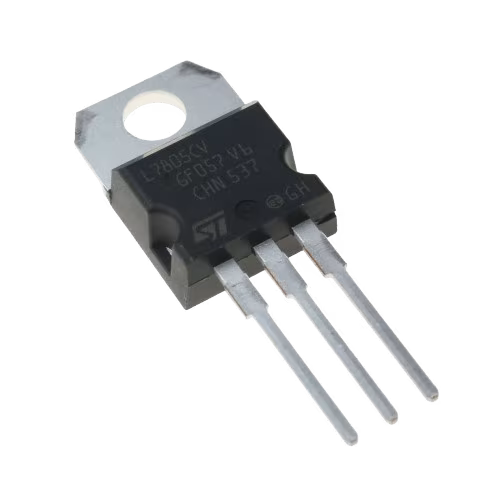

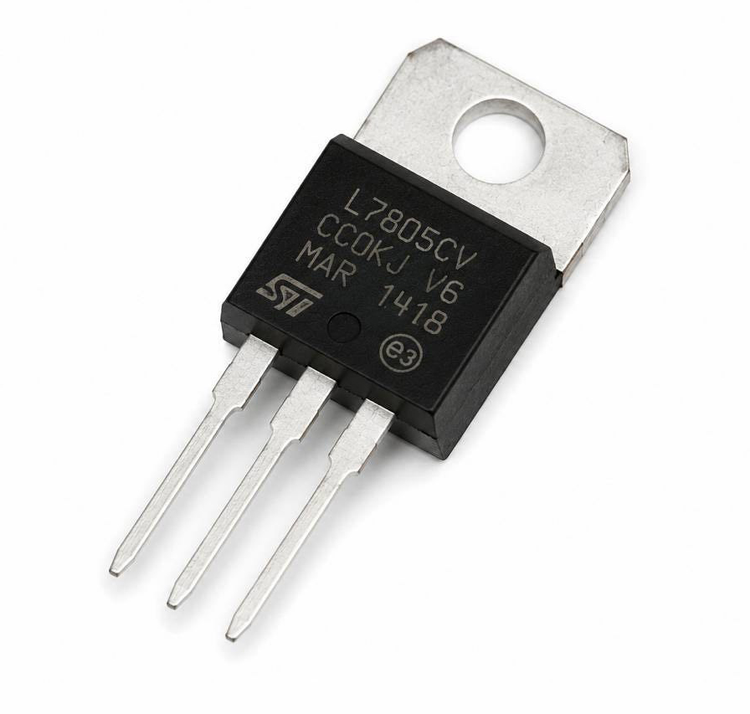

رگولاتور ولتاژ ۵ ولت ۱.۵ آمپر L7805CV برند STMicroelectronics پکیج TO-220

رگولاتور L7805CV یکی از رگولاتورهای خطی مثبت سری L78 شرکت STMicroelectronics است که برای تأمین ولتاژ خروجی ثابت ۵ ولت از منبع تغذیه DC با ولتاژ بالاتر طراحی شده است.

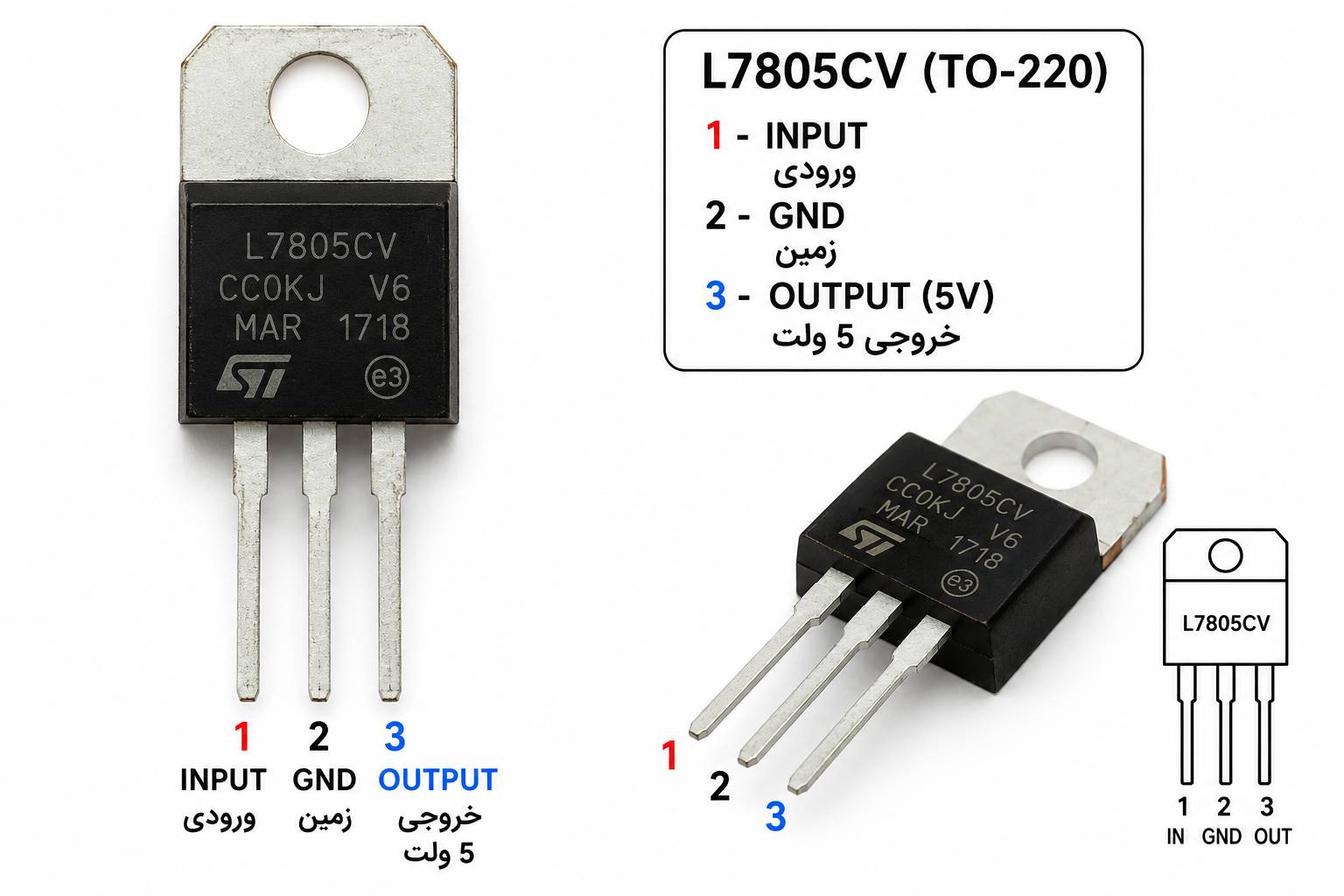

این قطعه دارای سه پایه ورودی، زمین و خروجی است و با استفاده از مدار تثبیت ولتاژ داخلی، ولتاژ خروجی را در شرایط کاری مشخص کنترل می‌کند.
رگولاتور L7805CV قابلیت تأمین جریان خروجی تا ۱.۵ آمپر را دارد؛ با این حال، جریان قابل استفاده در عمل به اختلاف ولتاژ ورودی و خروجی، شرایط خنک‌کاری و دمای محیط بستگی دارد.
ویژگی‌های رگولاتور L7805CV
- تولید شرکت STMicroelectronics

- شماره فنی L7805CV

- خروجی ثابت ۵ ولت DC

- جریان خروجی تا ۱.۵ آمپر با مدیریت حرارتی مناسب

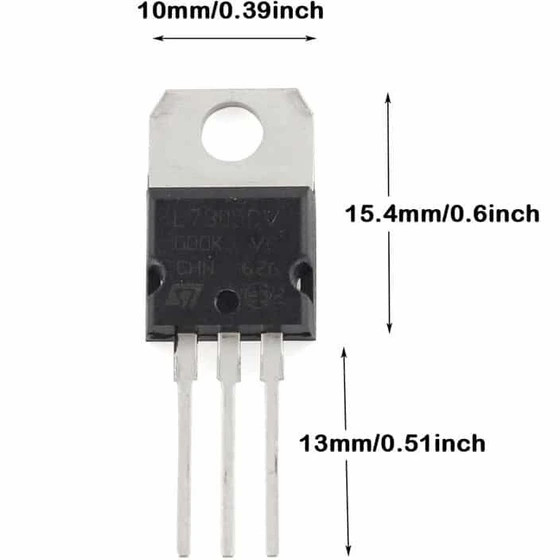

- رگولاتور خطی مثبت- پکیج سه‌پایه TO-220

- افت ولتاژ معمول حدود ۲ ولت در جریان ۱ آمپر

- حفاظت داخلی در برابر افزایش بیش‌ازحد دما

- محدودکننده جریان خروجی

- حفاظت در برابر اتصال کوتاه

- حفاظت ناحیه عملکرد ایمن ترانزیستور خروجی (SOA)

- نصب پایه‌دار روی برد الکترونیکی

عملکرد رگولاتور L7805CV
این رگولاتور با دریافت ولتاژ DC بالاتر از ولتاژ خروجی، ولتاژ تثبیت‌شده ۵ ولت تولید می‌کند.
طبق دیتاشیت شرکت STMicroelectronics، محدوده ورودی ۷ تا ۱۸ ولت برای آزمون مشخصات تنظیم خروجی در شرایط تعیین‌شده استفاده شده است.
محدوده ولتاژ خروجی در دمای پیوند ۲۵ درجه سانتی‌گراد برابر ۴.۸ تا ۵.۲ ولت و در شرایط کاری مشخص‌شده برابر ۴.۷۵ تا ۵.۲۵ ولت است.

کاربردهای رگولاتور L7805CV
- تثبیت ولتاژ ۵ ولت در مدارهای الکترونیکی

- طراحی منابع تغذیه خطی

- مدارهای کنترلی و دیجیتال

- تغذیه میکروکنترلرهای سازگار با ۵ ولت

- تعمیر بردهای الکترونیکی

- مدارهای تغذیه تجهیزات صوتی و تصویری

- پروژه‌های آموزشی و آزمایشگاهی الکترونیک

- بخش تغذیه تجهیزات صنعتی و الکترونیکی

سؤالات متداول
رگولاتور L7805CV چه کاربردی دارد؟
این قطعه برای تبدیل و تثبیت ولتاژ DC بالاتر به خروجی ثابت ۵ ولت در مدارهای الکترونیکی استفاده می‌شود.

ولتاژ خروجی L7805CV چند ولت است؟
ولتاژ خروجی نامی این رگولاتور ۵ ولت DC است.

آیا رگولاتور L7805CV جریان ۱.۵ آمپر را تأمین می‌کند؟
این قطعه قابلیت تأمین جریان تا ۱.۵ آمپر را دارد، اما جریان قابل استفاده به شرایط خنک‌کاری، ولتاژ ورودی و دمای محیط بستگی دارد.

حداقل ولتاژ ورودی L7805CV چقدر است؟
با توجه به افت ولتاژ معمول حدود ۲ ولت، برای تولید خروجی ۵ ولت معمولاً به ورودی حدود ۷ ولت یا بیشتر نیاز است. مقدار دقیق موردنیاز به جریان بار و شرایط کاری بستگی دارد.

آیا می‌توان ورودی ۱۲ ولت به L7805CV متصل کرد؟
بله، ورودی ۱۲ ولت برای این رگولاتور قابل استفاده است؛ اما باید توان تلفاتی و دمای قطعه بررسی شود.

آیا L7805CV به هیت‌سینک نیاز دارد؟
در بارهای سبک ممکن است بدون هیت‌سینک کار کند، اما در جریان‌های بالا یا اختلاف زیاد ولتاژ ورودی و خروجی، هیت‌سینک مناسب ضروری است.

آیا L7805CV دارای حفاظت اتصال کوتاه است؟
بله، این رگولاتور دارای محدودکننده جریان و حفاظت داخلی در برابر اتصال کوتاه است.

تفاوت L7805CV با L7805ACV چیست؟
هر دو رگولاتور خروجی ۵ ولت دارند، اما مشخصات دقت ولتاژ خروجی و برخی شرایط کاری آن‌ها متفاوت است.

آیا رگولاتور L7805CV از نوع DIP است؟
خیر، این قطعه دارای پکیج سه‌پایه TO-220 است و در دسته قطعات DIP قرار نمی‌گیرد.
