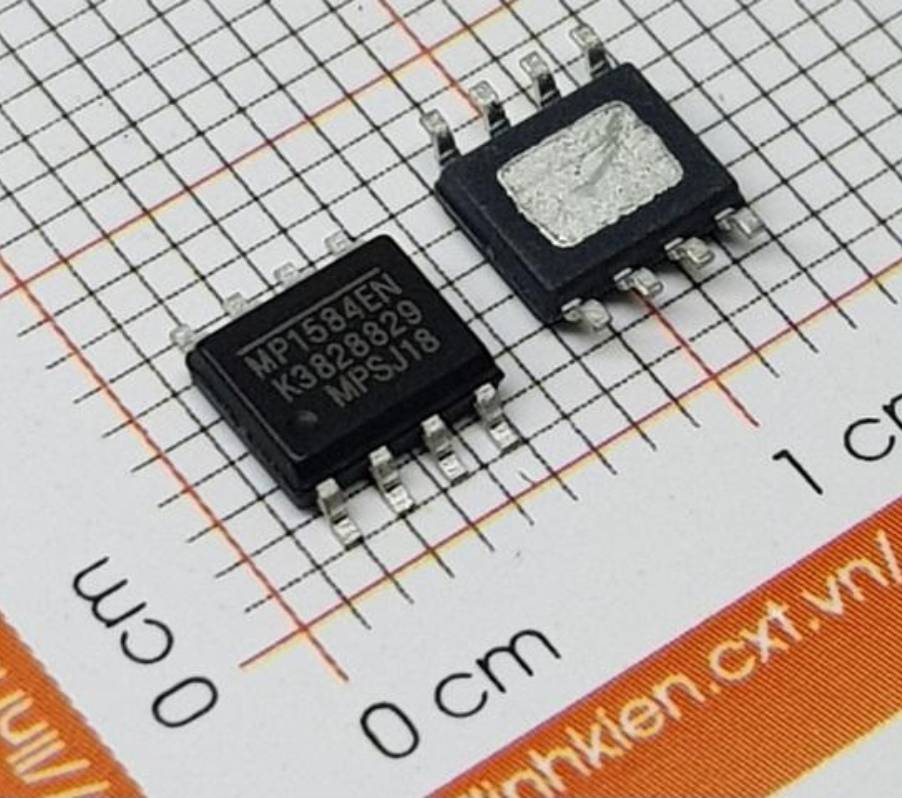

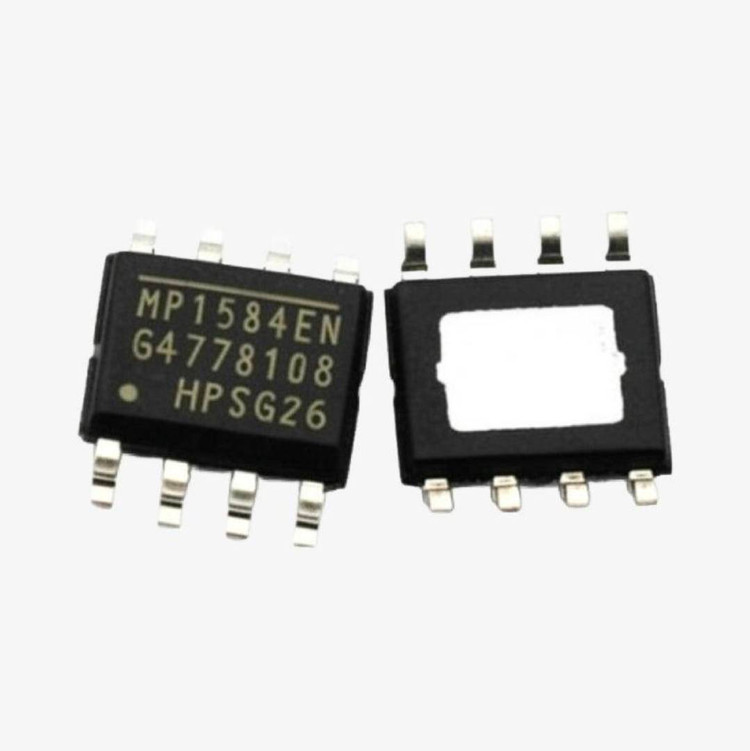

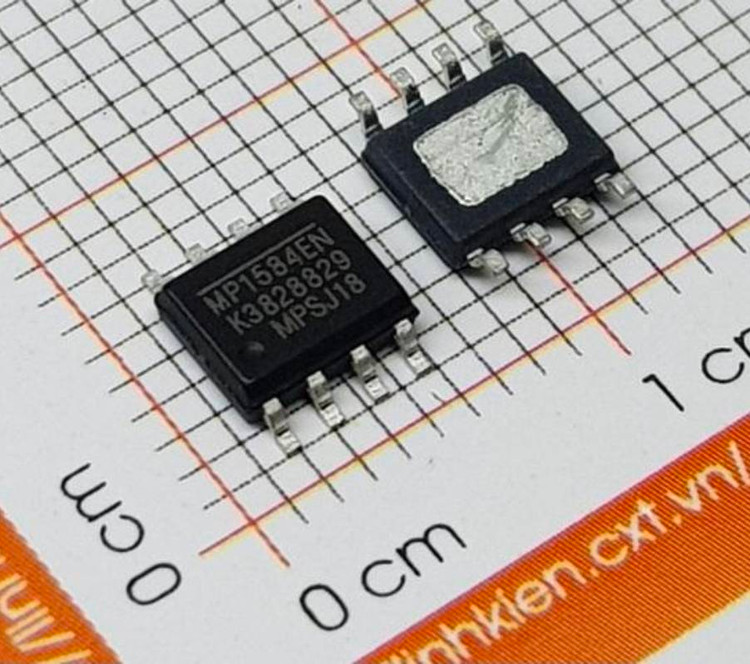

آی‌سی رگولاتور کاهنده ولتاژ MP1584 برند MPS جریان ۳ آمپر پکیج SOIC-8E

آی‌سی MP1584 محصول شرکت Monolithic Power Systems یا MPS، یک رگولاتور سوئیچینگ DC-DC از نوع کاهنده ولتاژ است که برای تبدیل ولتاژ مستقیم بالاتر به ولتاژ مستقیم پایین‌تر استفاده می‌شود.
این قطعه با بهره‌گیری از ماسفت قدرت داخلی و روش کنترل جریان، امکان طراحی مدارهای تغذیه کم‌حجم و کارآمد را فراهم می‌کند.
آی‌سی MP1584 با ولتاژ ورودی ۴٫۵ تا ۲۸ ولت کار می‌کند و قابلیت تأمین جریان خروجی حداکثر ۳ آمپر را دارد. ولتاژ خروجی از طریق مقاومت‌های فیدبک تنظیم می‌شود.
فرکانس سوئیچینگ قابل تنظیم از ۱۰۰ کیلوهرتز تا ۱٫۵ مگاهرتز، امکان انتخاب قطعات جانبی متناسب با نیاز مدار را فراهم می‌کند.

ویژگی‌های اصلی آی‌سی MP1584
• برند MPS

• مدل MP1584

• رگولاتور سوئیچینگ کاهنده ولتاژ

• جریان خروجی حداکثر ۳ آمپر

• ولتاژ ورودی ۴٫۵ تا ۲۸ ولت

• ولتاژ خروجی قابل تنظیم

• فرکانس سوئیچینگ ۱۰۰ کیلوهرتز تا ۱٫۵ مگاهرتز

• دارای ماسفت قدرت داخلی

• کنترل جریان (Current Mode Control)

• دارای قابلیت راه‌اندازی نرم (Soft-Start)

• دارای محدودکننده جریان

• دارای محافظت حرارتی

• دارای پایه فعال‌سازی EN

• پکیج SOIC-8E

• دارای ۸ پایه و پد حرارتی

• مناسب نصب سطحی SMD

عملکرد آی‌سی MP1584
آی‌سی MP1584 با استفاده از فرآیند سوئیچینگ و قطعات جانبی مانند سلف، دیود، خازن و مقاومت، ولتاژ ورودی DC را به ولتاژ خروجی پایین‌تر تبدیل می‌کند.
برای مثال، با طراحی صحیح مدار می‌توان از این آی‌سی برای تبدیل ولتاژ ۱۲ ولت به ۵ ولت یا ۳٫۳ ولت استفاده کرد.
کنترلر داخلی با بررسی ولتاژ فیدبک، فرآیند سوئیچینگ را تنظیم می‌کند تا ولتاژ خروجی در محدوده موردنظر باقی بماند.

کاربردهای آی‌سی MP1584
• طراحی منابع تغذیه سوئیچینگ

• مدارهای تبدیل ولتاژ DC-DC

• بردهای الکترونیکی صنعتی

• تجهیزات الکترونیکی دارای تغذیه DC

• مدارهای تغذیه باتری‌محور

• تعمیر بردهای الکترونیکی

• طراحی مدارهای کاهنده ولتاژ ۱۲ به ۵ ولت

• طراحی مدارهای کاهنده ولتاژ ۲۴ به ۱۲ ولت

سؤالات متداول:
آی‌سی MP1584 چه کاربردی دارد؟

برای کاهش ولتاژ DC و طراحی مدارهای تغذیه سوئیچینگ استفاده می‌شود.

حداکثر جریان خروجی MP1584 چقدر است؟

حداکثر جریان خروجی نامی آن ۳ آمپر است که به شرایط طراحی و دفع حرارت بستگی دارد.

ولتاژ ورودی MP1584 چقدر است؟

این قطعه با ولتاژ ورودی ۴٫۵ تا ۲۸ ولت کار می‌کند.

آیا ولتاژ خروجی MP1584 قابل تنظیم است؟

بله، ولتاژ خروجی با استفاده از مقاومت‌های فیدبک تنظیم می‌شود.

آیا MP1584 می‌تواند ولتاژ ۱۲ ولت را به ۵ ولت تبدیل کند؟

بله، با طراحی مناسب مدار و انتخاب صحیح قطعات جانبی.

آیا MP1584 ولتاژ را افزایش می‌دهد؟

خیر، این آی‌سی از نوع کاهنده ولتاژ است.

آیا MP1584 دارای محافظت حرارتی است؟

بله، این قطعه دارای قابلیت محافظت در برابر افزایش بیش‌ازحد دما است.

آی‌سی MP1584 چند پایه دارد؟

نسخه MP1584EN دارای هشت پایه در پکیج SOIC-8E است.

آیا MP1584 همان ماژول کاهنده ولتاژ است؟

خیر، MP1584 یک آی‌سی است؛ ماژول کاهنده ولتاژ شامل این آی‌سی و قطعات جانبی مونتاژشده روی برد است.
