چرا دوربین دنده عقب تصویر ندارد؟ عیب‌یابی مرحله‌به‌مرحله
اگر دوربین دنده عقب تصویر ندارد، مشکل الزاماً از خود دوربین نیست. در این راهنما علت صفحه سیاه، No Signal، قطعی تصویر و مشکلات برق، کابل، تنظیمات و سیگنال دوربین را مرحله‌به‌مرحله عیب‌یابی می‌کنیم.
دنده عقب را می‌زنید اما به‌جای تصویر پشت خودرو، صفحه مانیتور سیاه می‌شود، پیام No Signal نمایش داده می‌شود یا اصلاً مانیتور وارد حالت دوربین نمی‌شود؟
تصویر ندادن دوربین دنده عقب همیشه به معنی خراب شدن دوربین نیست. مشکل ممکن است از برق دوربین، سیم‌کشی، کابل تصویر، سیم تحریک دنده عقب، تنظیمات مانیتور یا حتی نحوه نصب باشد.در این راهنما، علت‌های رایج کار نکردن دوربین دنده عقب را بررسی می‌کنیم و توضیح می‌دهیم چطور مرحله‌به‌مرحله منبع مشکل را پیدا کنید.
اول مشخص کنید مشکل دقیقاً چیست
قبل از باز کردن سیم‌ها و تعویض قطعات، رفتار مانیتور هنگام قرار دادن دنده روی R را بررسی کنید.
معمولاً یکی از این حالت‌ها اتفاق می‌افتد:
- مانیتور اصلاً وارد صفحه دوربین نمی‌شود.
- مانیتور وارد حالت دوربین می‌شود اما صفحه سیاه است.
- پیام No Signal یا «بدون سیگنال» نمایش داده می‌شود.
- تصویر برای لحظه‌ای ظاهر و سپس قطع می‌شود.
- تصویر پرش یا نویز دارد.
- دوربین بعضی اوقات کار می‌کند و بعضی اوقات نه.
هرکدام از این علائم می‌تواند شما را به بخش متفاوتی از سیستم هدایت کند.
۱. مانیتور با دنده عقب وارد حالت دوربین نمی‌شود:
اگر با قرار دادن دنده روی R هیچ تغییری در صفحه مانیتور ایجاد نمی‌شود، اولین چیزی که باید بررسی شود سیگنال دنده عقب یا Reverse Trigger است.مانیتور باید متوجه شود که خودرو وارد دنده عقب شده است تا ورودی تصویر دوربین را نمایش دهد. در بسیاری از سیستم‌ها این فرمان از طریق سیم مربوط به چراغ دنده عقب یا سیم Trigger به مانیتور منتقل می‌شود.قطع بودن سیم، اتصال اشتباه یا دریافت نکردن ولتاژ مناسب می‌تواند باعث شود مانیتور اصلاً وارد حالت دوربین نشود.در این شرایط قبل از متهم کردن خود دوربین، مسیر فرمان دنده عقب را بررسی کنید.
۲. صفحه باز می‌شود اما تصویر سیاه است:
این حالت با مورد قبلی فرق دارد.اگر با دنده عقب رفتن، مانیتور به صفحه دوربین منتقل می‌شود، یعنی احتمالاً فرمان Reverse به مانیتور رسیده است. حالا باید مسیر دوربین تا ورودی تصویر مانیتور بررسی شود.دلایل احتمالی عبارت‌اند از:
- نرسیدن برق به دوربین
- قطع یا شل بودن کابل تصویر
- اتصال به ورودی اشتباه مانیتور
- خرابی دوربین
- خرابی یا قطعی کابل RCA
- ناسازگاری سیگنال تصویر دوربین و مانیتور
۳. پیام No Signal روی مانیتور ظاهر می‌شود:
نمایش No Signal معمولاً یعنی مانیتور وارد حالت دوربین شده، اما سیگنال تصویری قابل استفاده‌ای دریافت نمی‌کند.در این حالت ابتدا اتصالات کابل تصویر را بررسی کنید. فیش‌ها باید کاملاً متصل باشند و کابل در طول مسیر دچار بریدگی، له‌شدگی یا اتصال ضعیف نشده باشد.سپس برق ورودی دوربین را بررسی کنید. ممکن است مانیتور منتظر تصویر باشد اما خود دوربین به دلیل نداشتن برق اصلاً روشن نشده باشد.
۴. برق دوربین دنده عقب را بررسی کنید:

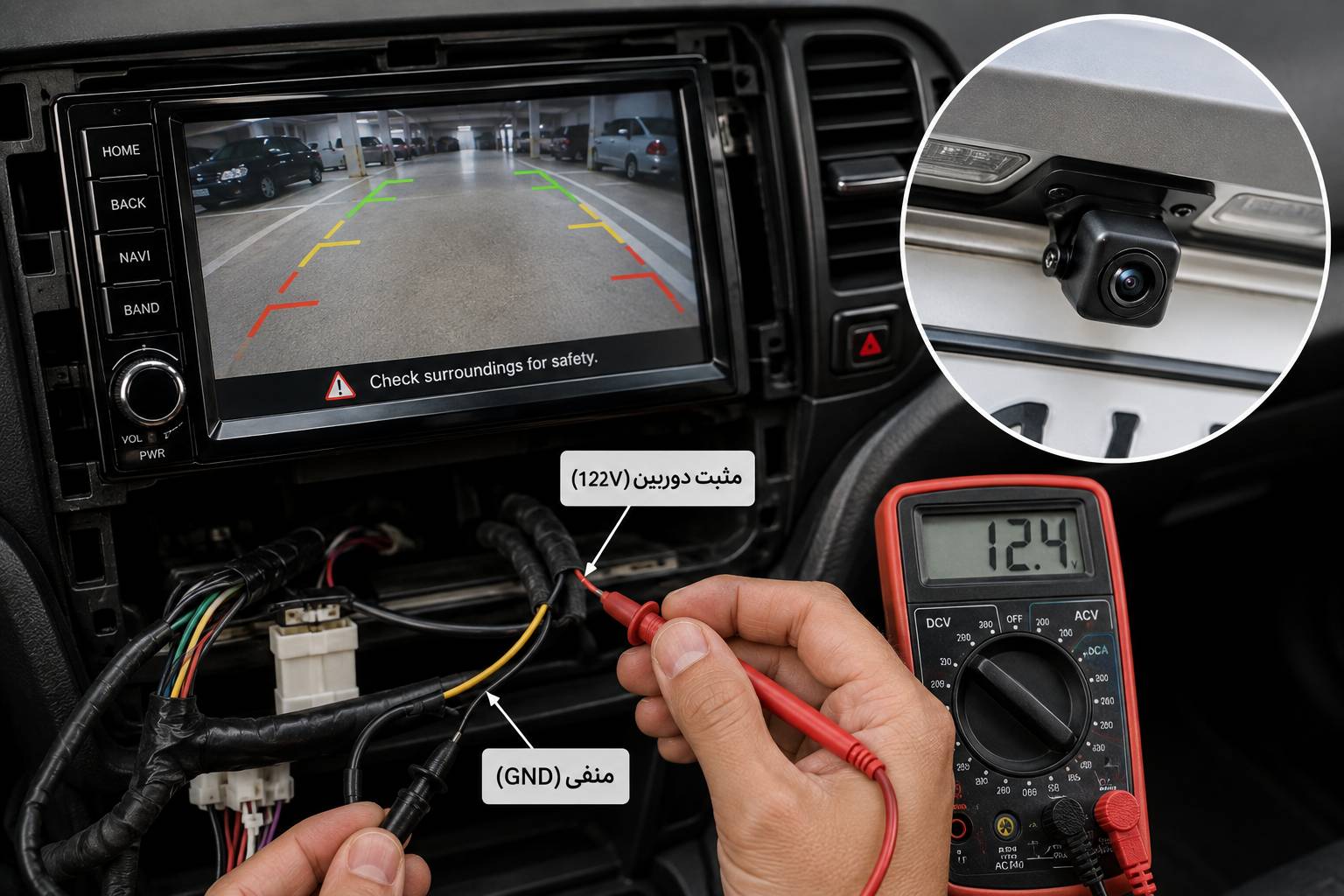

یکی از علت‌های ساده اما رایج تصویر ندادن دوربین، مشکل تغذیه آن است.در بسیاری از نصب‌ها، برق دوربین از مدار چراغ دنده عقب گرفته می‌شود تا دوربین فقط هنگام قرار گرفتن خودرو در دنده عقب فعال شود.اگر چراغ دنده عقب کار نمی‌کند، سیم برق قطع شده یا اتصال منفی مناسبی وجود ندارد، دوربین ممکن است روشن نشود.برای عیب‌یابی دقیق‌تر می‌توان با مولتی‌متر بررسی کرد که هنگام قرار گرفتن دنده روی R، ولتاژ مناسب به ورودی تغذیه دوربین می‌رسد یا خیر.
۵. کابل RCA یا کابل تصویر را بررسی کنید:
دوربین ممکن است کاملاً سالم و روشن باشد اما تصویر آن به مانیتور نرسد.کابل تصویر معمولاً مسیر نسبتاً طولانی‌ای را از عقب خودرو تا پشت مانیتور طی می‌کند و ممکن است در یکی از نقاط مسیر آسیب ببیند.به‌خصوص این موارد را بررسی کنید:
- شل بودن فیش‌ها
- پارگی یا له‌شدگی کابل
- آسیب محل اتصال کابل
- اتصال کابل به پورت اشتباه مانیتور
- استفاده از تبدیل یا رابط معیوب

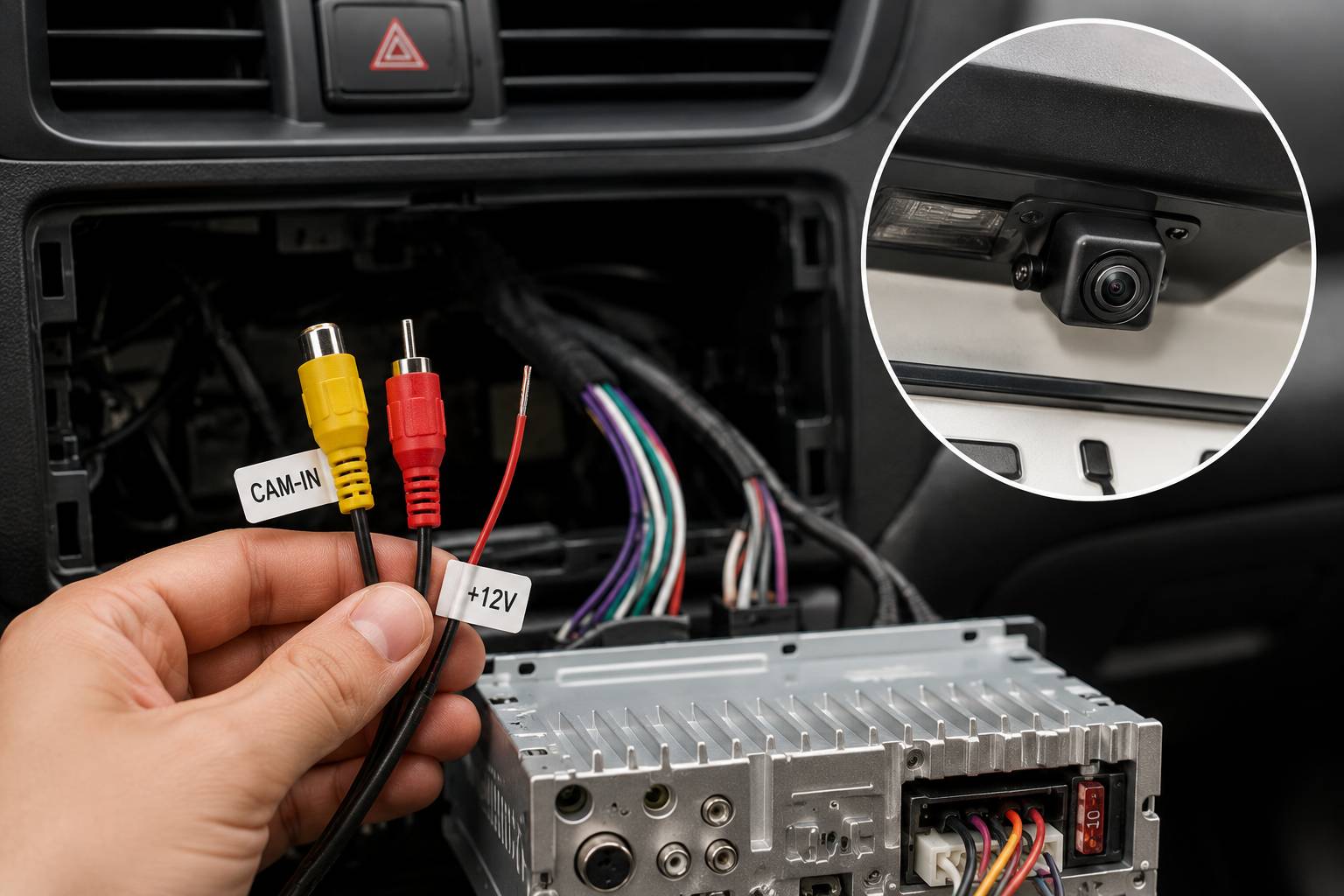

روی بسیاری از مانیتورها ورودی دوربین با عباراتی مانند CAM IN، Rear Camera یا Rear CAM مشخص می‌شود.
۶. تنظیمات مانیتور را فراموش نکنید
در مانیتورهای اندرویدی، گاهی مشکل سخت‌افزاری نیست و تنظیمات ورودی دوربین اشتباه انتخاب شده است.بسته به مدل دستگاه، ممکن است تنظیماتی برای نوع دوربین، فرمت سیگنال یا ورودی دوربین وجود داشته باشد.اگر دوربین بعد از تعویض مانیتور یا تغییر تنظیمات از کار افتاده، قبل از باز کردن سیم‌کشی حتماً تنظیمات مربوط به دوربین عقب را بررسی کنید.
۷. آیا دوربین و مانیتور با هم سازگار هستند؟
همه دوربین‌ها الزاماً یک نوع سیگنال تصویر تولید نمی‌کنند.برای مثال در تجهیزات خودرو ممکن است با استانداردهایی مانند CVBS، AHD و سایر فرمت‌های تصویر مواجه شوید. اگر مانیتور از سیگنال دوربین پشتیبانی نکند، ممکن است با وجود سالم بودن سیم‌کشی همچنان تصویری نمایش داده نشود.این مسئله به‌خصوص زمانی مهم است که یکی از دو قطعه، یعنی مانیتور یا دوربین، اخیراً تعویض شده باشد.بنابراین قبل از خرید دوربین جدید، نوع ورودی تصویر قابل پشتیبانی توسط مانیتور را بررسی کنید.
۸. چرا تصویر دوربین دنده عقب قطع و وصل می‌شود؟
اگر دوربین گاهی تصویر دارد و گاهی ندارد، احتمال اتصال ضعیف بیشتر می‌شود.شل بودن فیش RCA، اتصال نامناسب برق یا منفی، آسیب کابل و حتی اتصالی که با تکان خودرو قطع و وصل می‌شود می‌تواند چنین مشکلی ایجاد کند.اگر تصویر هنگام عبور از دست‌انداز یا باز و بسته کردن صندوق قطع می‌شود، مسیر سیم‌کشی و محل‌هایی که کابل حرکت یا خم می‌شود اهمیت بیشتری پیدا می‌کند.
۹. علت نویز و پرش تصویر دوربین دنده عقب چیست؟
وجود خطوط، موج یا پرش در تصویر می‌تواند ناشی از اختلال در تغذیه یا انتقال سیگنال باشد.کیفیت سیم‌کشی، اتصال منفی، مسیر عبور کابل تصویر و تجهیزات برقی دیگر خودرو می‌توانند روی کیفیت تصویر تأثیر بگذارند.در چنین شرایطی صرفاً تعویض دوربین بدون بررسی سیم‌کشی ممکن است مشکل را حل نکند.
چطور بفهمیم خود دوربین خراب شده است؟
بهتر است خرابی دوربین را بعد از بررسی برق و مسیر تصویر مطرح کنیم.اگر دوربین برق مناسب دریافت می‌کند، کابل و اتصالات تصویر سالم هستند، ورودی صحیح مانیتور انتخاب شده و مانیتور نیز با نوع سیگنال دوربین سازگار است، احتمال خرابی خود دوربین افزایش پیدا می‌کند.در صورت امکان، تست دوربین با یک ورودی تصویر سالم یا تست یک دوربین سالم روی همان سیستم می‌تواند در تشخیص قطعه معیوب کمک کند.
ترتیب درست عیب‌یابی دوربین دنده عقب
برای اینکه بی‌دلیل قطعه عوض نکنید، این ترتیب منطقی‌تر است:
۱. بررسی کنید مانیتور هنگام دنده عقب وارد حالت Camera می‌شود یا خیر.
۲. عملکرد چراغ دنده عقب را بررسی کنید.
۳. برق و اتصال منفی دوربین را بررسی کنید.
۴. فیش و کابل تصویر را بررسی کنید.
۵. از اتصال کابل به ورودی صحیح مانیتور مطمئن شوید.
۶. تنظیمات دوربین مانیتور را بررسی کنید.
۷. سازگاری CVBS/AHD یا استاندارد تصویر را بررسی کنید.
۸. در نهایت خود دوربین را تست کنید.
با این روش می‌توان بدون تعویض تصادفی قطعات، محدوده مشکل را بسیار سریع‌تر مشخص کرد.
آیا می‌توان مشکل دوربین دنده عقب را در خانه برطرف کرد؟
مشکلات ساده‌ای مانند شل شدن فیش یا تنظیم اشتباه مانیتور ممکن است بدون تجهیزات تخصصی قابل رفع باشند.اما دستکاری سیم‌کشی برق خودرو بدون شناخت کافی می‌تواند باعث اتصال کوتاه، سوختن فیوز یا آسیب به تجهیزات الکترونیکی شود. اگر برای تست برق، تشخیص سیم‌ها یا باز کردن مانیتور مطمئن نیستید، بهتر است ادامه عیب‌یابی توسط نصاب یا برق‌کار خودرو انجام شود.
جمع‌بندی
وقتی دوربین دنده عقب تصویر ندارد، اولین راه‌حل نباید خرید یک دوربین جدید باشد. ابتدا باید مشخص کنید مانیتور فرمان دنده عقب را دریافت می‌کند یا خیر و سپس برق دوربین، کابل تصویر، اتصالات، تنظیمات مانیتور و سازگاری سیگنال بررسی شوند.تفاوت بین «مانیتور اصلاً وارد حالت دوربین نمی‌شود» و «مانیتور وارد حالت دوربین می‌شود اما No Signal نشان می‌دهد» نیز سرنخ بسیار مهمی برای پیدا کردن منشأ ایراد است.با عیب‌یابی مرحله‌به‌مرحله معمولاً می‌توان مشخص کرد مشکل از نصب و سیم‌کشی است یا واقعاً یکی از قطعات سیستم نیاز به تعمیر یا تعویض دارد.
سوالات متداول
- چرا دوربین دنده عقب صفحه سیاه نشان می‌دهد؟
قطع بودن برق دوربین، مشکل کابل تصویر، اتصال به ورودی اشتباه، ناسازگاری سیگنال یا خرابی دوربین از دلایل احتمالی هستند.
- No Signal دوربین دنده عقب یعنی چه؟
معمولاً یعنی مانیتور به حالت دوربین رفته اما سیگنال تصویری مناسبی دریافت نمی‌کند.
- چرا دوربین دنده عقب گاهی کار می‌کند و گاهی نه؟
اتصال ضعیف فیش‌ها، سیم برق یا منفی، آسیب کابل و قطعی متناوب از مواردی هستند که باید بررسی شوند.
- آیا CVBS و AHD فرقی دارند؟
بله. این‌ها استانداردهای متفاوت انتقال تصویر هستند و مانیتور باید از سیگنال دوربین مورد استفاده پشتیبانی کند.
- چرا بعد از نصب مانیتور جدید دوربین عقب کار نمی‌کند؟
ورودی اشتباه، تنظیمات دوربین، سیم Reverse و ناسازگاری فرمت تصویر دوربین قدیمی با مانیتور جدید از موارد مهمی هستند که باید بررسی شوند.
