آموزش نصب فوتوسل؛ نحوه اتصال به لامپ و بالاست

فوتوسل یکی از ساده‌ترین راه‌ها برای روشن و خاموش شدن خودکار چراغ با تغییر نور محیط است. به زبان ساده، وقتی هوا تاریک می‌شود فوتوسل اجازه می‌دهد چراغ روشن شود و با روشن شدن هوا، چراغ خاموش می‌شود.

فوتوسل چطور کار می‌کند؟

فوتوسل نور محیط را تشخیص می‌دهد و برق چراغ را کنترل می‌کند. به همین دلیل معمولاً برای روشنایی حیاط، پارکینگ، ورودی ساختمان، محوطه و تابلوها استفاده می‌شود

قبل از نصب، این سه اتصال را بشناسید

در فوتوسل‌های رایج معمولاً با ورودی فاز، نول و خروجی کنترل‌شده برای چراغ روبه‌رو هستیم. اما رنگ سیم‌ها در همه مدل‌ها یکسان نیست؛ بنابراین قبل از اتصال، نقشه یا نوشته روی بدنه همان فوتوسل را بررسی کنید

نکته ایمنی: قبل از هرگونه سیم‌کشی، برق مدار را از فیوز قطع کنید. اگر در تشخیص فاز، نول یا سیم خروجی مطمئن نیستید، نصب را به برق‌کار بسپارید

نحوه اتصال فوتوسل به لامپ

مسیر کلی اتصال ساده است: برق ورودی وارد فوتوسل می‌شود و خروجی فوتوسل، فاز چراغ را کنترل می‌کند. نول نیز مطابق نقشه محصول به فوتوسل و چراغ می‌رسد:

برق ورودی ← فوتوسل ← لامپ

پس فوتوسل بین برق ورودی و چراغ قرار می‌گیرد تا روشن و خاموش شدن چراغ را براساس نور محیط کنترل کند.

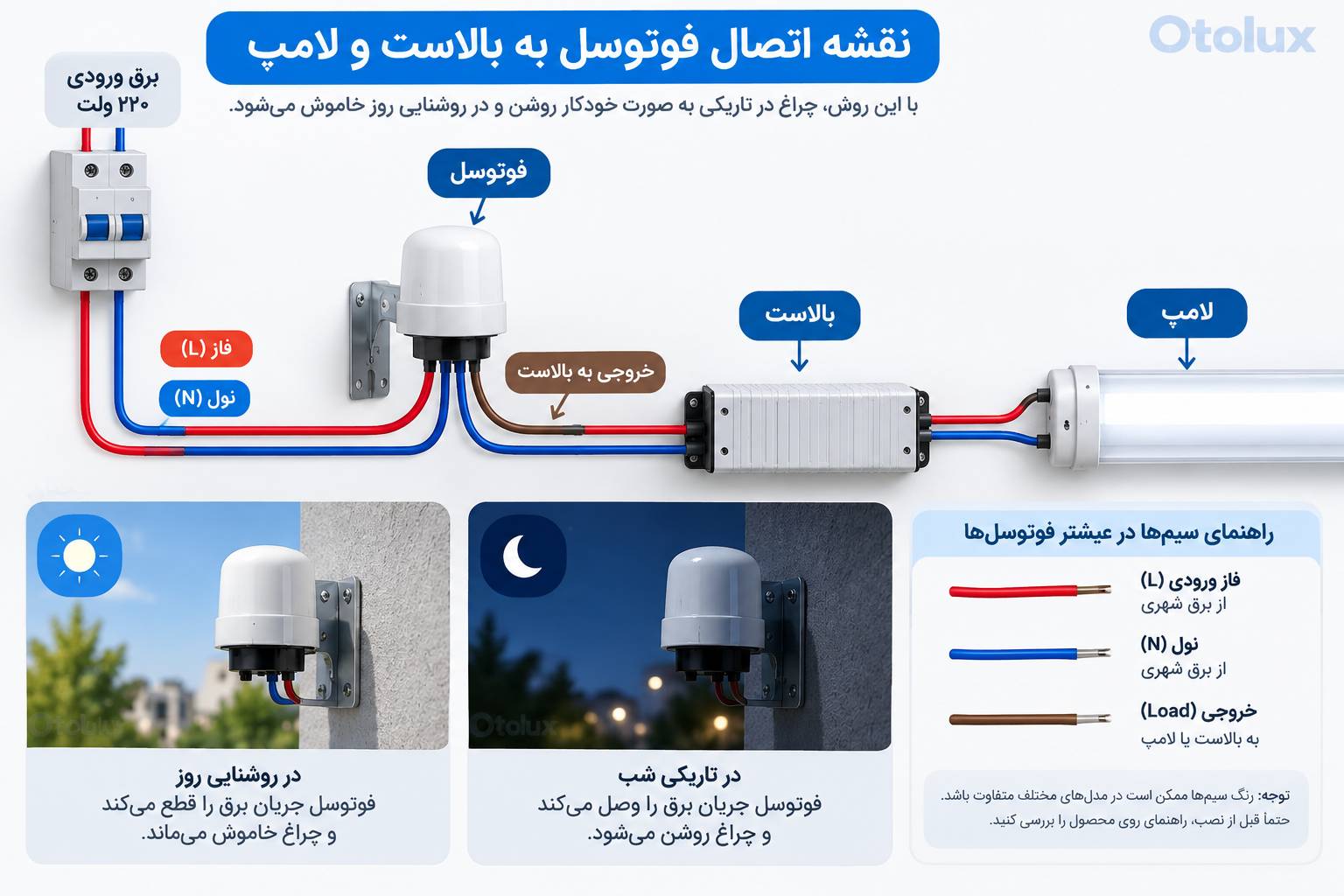

اتصال فوتوسل به بالاست و لامپ

اگر چراغ شما برای کار کردن به بالاست نیاز دارد، فوتوسل باید برق ورودی مجموعه روشنایی را کنترل کند

مسیر کلی به شکل زیر است:

برق ورودی ← فوتوسل ← بالاست ← لامپ

نوع سیم‌بندی بین بالاست و لامپ باید دقیقاً مطابق نقشه همان بالاست انجام شود. فوتوسل جای بالاست را نمی‌گیرد؛ فقط روشن و خاموش شدن برق ورودی آن را کنترل می‌کند.

فوتوسل را کجا نصب کنیم؟

فوتوسل باید جایی قرار بگیرد که نور طبیعی محیط را به‌درستی دریافت کند. بهتر است نور مستقیم همان چراغ روی سنسور فوتوسل نیفتد، چون ممکن است چراغ روشن شود، نور خودش به فوتوسل برسد و دوباره خاموش شود و این چرخه تکرار شود

اگر چراغ درست کار نکرد، این موارد را بررسی کنید

• سیم‌ها مطابق نقشه خود فوتوسل متصل شده باشند
• نور چراغ مستقیماً روی فوتوسل نتابد
• فوتوسل در محل خیلی تاریک یا پوشیده نصب نشده باشد
• توان و نوع بار با مشخصات فوتوسل سازگار باشد
• سیم‌بندی بالاست و لامپ مطابق نقشه سازنده انجام شده باشد

جمع‌بندی

برای نصب فوتوسل لازم نیست مدار پیچیده‌ای بسازید. در حالت معمول، فوتوسل برق ورودی چراغ یا بالاست را کنترل می‌کند. مهم‌ترین نکته این است که سیم‌ها را فقط براساس رنگ حدس نزنید و نقشه روی محصول را بررسی کنید. همچنین محل نصب فوتوسل باید طوری باشد که نور محیط را ببیند اما نور مستقیم چراغ روی آن نیفتد

سوالات متداول

آیا فوتوسل به هر لامپی وصل می‌شود؟ -

باید ولتاژ، توان و نوع بار قابل پشتیبانی فوتوسل با چراغ یا مجموعه روشنایی بررسی شود

چرا چراغ بعد از نصب فوتوسل خاموش نمی‌شود؟ -

سیم‌بندی اشتباه، محل نامناسب نصب، تاریک بودن دائمی محل سنسور یا خرابی فوتوسل می‌تواند از علت‌ها باشد

چرا چراغ با فوتوسل مرتب روشن و خاموش می‌شود؟ -

یکی از علت‌های رایج این است که نور خود چراغ مستقیماً به فوتوسل می‌تابد. محل فوتوسل را طوری انتخاب کنید که نور طبیعی محیط را دریافت کند

فوتوسل قبل از بالاست نصب می‌شود یا بعد از آن؟ -

در مدار معمول، فوتوسل برق ورودی مجموعه روشنایی را کنترل می‌کند و بالاست پس از خروجی کنترل‌شده فوتوسل قرار می‌گیرد؛ سیم‌بندی نهایی باید با نقشه تجهیزات تطبیق داده شود
